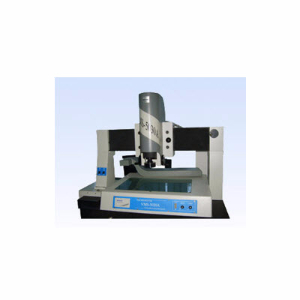

手动大行程影像测量仪 VMS 5030A

参考信息

-----------以下"手动大行程影像测量仪 VMS 5030A"相关信息来自网络,仅供参考不作购买下单依据------------

产品介绍

【产品名称】：VMS 5030A手动大行程影像测量仪

【产品规格】：VMS 5030A大尺寸手动影像测量仪

产品用途及特点：

该仪器以二维测量为主,包括点.线.圆弧.矩形等几何元素和零件的长度.角度.轮廓外形.表面形状等。也能做三维测量.如台阶的高度.孔或槽的深度等。广泛的应用于机械.电子.仪表.塑胶等行业。该机具有以下特点：

★固定式工作台及花岗石底座,稳定性好,精度高,可测量较大较重工件二不影响精度。

★采用高解析度日本索尼彩色CCD摄像机和美国NAVITAR变焦物镜。

★X向.Y向采用空气轴承，花岗石导向，保证了机械系统的精确稳定，提高了测量精度

工

作

台

金属台尺寸(mm) 700×450

玻璃台尺寸(mm) 550×350

运动行程(mm) 500×300 Z轴升降:200mm

测量与瞄准系统

(标准配备)

摄影机：索尼1/2"彩色CCD摄影机

双焦物镜倍率(美国NAVITAR)：0.7~4.5X 工作距离：92mm

电视总倍率：30~190X 物方视场：10.6~1.6mm

双十字线发生器 X.Y坐标示值误差≤(3+L/200)μm

X.Y.Z光栅尺解析度：0.5μm

仪器重量 500kg

◆ 照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50HZ，30W

仪器标准配备及选购件(2X附加镜,特殊配备0.5X镜筒)

仪器配件 1X镜筒(标准配备) 0.5镜筒(选购) 工作距离(mm)

双焦镜 0.7X~4.5X 0.7X~4.5X

附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)

标准配备 30X~190X 10~1.6 15X~95X 20~3.2 92

2X(选) 60X~380X 5~0.8 30X~190X 10~1.

-----------以上信息仅供参考不作为下单依据------------
