XXA型变频充气携带式X射线探伤机是我厂第一代产品。该产品控制器为我厂的专利产品即K5.1型,该控制器的内部电路由单片机与模拟电子相结合,这样的优点是既具有电子控制器的抗干扰能力,又具有微机控制器的多功能性。为了方便广大探伤工作者,本产品增加了高压延时、自动训练、故障显示、自动间歇式工作等功能。由于这种产品经久耐用、穿透能力强深受广大用户,尤其是施工现场、探伤室内作业者的欢迎。

产品的特点

(一)X射线发生器

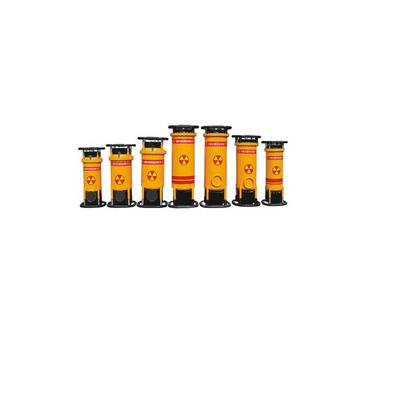

便携式X射线探伤机的发生器,XX/A型是我厂的第一代产品,它用SF6气体绝缘,风机强制风冷,机壳用铝锰钛合金制做,体积小、重量轻。这种探伤机是用油绝缘、水冷却探伤机的换代产品,XX/A型X射线探伤机十分适用于室内和厂内探伤,深受锅炉及压力容器等行业的欢迎。

(二)控制器

1、超宽的使用电压范围。

2、该控制器适用于野外发电机供电使用。

3、体积小(330×240×160mm),重量轻11kg。减少了劳动强度,有利于高空作业和野外施工,深受探伤工的欢迎。

4、由于采用了微机控制,大部分都选用进口元件,集成化高。元件平均使用寿命长。使用的元器件比市场上其它控制器减少二分之一。每少一个元器件就减少一个故障点。因此故障率大大降低,使用寿命延长。

5、采用了独特的隔离电路。设置的八点隔离电路使控制器工作更加稳定可靠,抗干扰能力超强,进一步降低了故障率和提高使用寿命。

6,自动化程度高,使用简单。由于采用了单片机、锂电池、时钟芯片、RAM存储器等高科技元件,再加上强大的软件系统,使第五代控制器具备高压延时、自动训练、时钟功能、智能1:1工作、累计曝光时间和次数记忆、故障显示及报警功能。

7、易于修理调试。与第四代控制器相比调试用的电位器由原来的十四支减少为二支。因此降低了修理调试难度和故障率。

8、控制器壳体全部采用冲压和一次拉伸成形提高了机械强度,外形美观大方。

技术指标

型号 项目	技术参数
	XXQ-2005/A	XXQ-2505/A	XXQ-3005/A
	XXH-2005/A	XXH-2505/A	XXH-3005/A
	XXHZ-2005/A	XXHZ-2505/A	XXHZ-3005/A
	XXG-2005/A	XXG-2505/A	XXG-3005/A
电源	160V～255V50～60HZ
容量	>2.0KVA	>2.5KVA	>3.0KVA
管电压	100KV～200KV	150KV～250KV	170KV～300KV
管电流	5mA
焦点尺寸 (mm×mm)	1.5×1.5	2.0×2.0	3.5×3.5
	1.0×3.4	1.0×2.4	1.0×3.5
	1.0×3.5	1.0×2.5	1.0×3.5
	2.0×2.0	2.0×2.0	2.5×2.5
焦点～端环距	185mm	215mm	245mm
	185mm	215mm	245mm
	185mm	215mm	245mm
	100mm	100mm	110mm
X射线束 圆锥角	40°
	25°× 360°
	40°× 360°
	40°
控制器尺寸(mm)	330×240×160
控制器重量	11kg
控制器延时	0～1.5分钟
定时范围及误差	9.9分钟  误差±1%
工作方式	间歇式工作1:1   工作5分钟休息5分钟
绝缘方式	SF6气体绝缘
冷却方式	散热器强制风冷  +  铁芯自然冷却
安全工作压力	0.35～0.45MPa
X射线发生器 体积尺寸(mm)长×宽×高	280×280×665	320×320×740	340×340×840
	280×280×665	320×320×740	340×340×840
	280×280×665	320×320×740	340×340×840
	280×280×600	320×320×640	340×340×750
X射线发生器 重量(kg)	23	33	46
	22	32	43
	22	32	43
	20	32	35
滤过(mm)	2.5	2.5	2.5
	2～3	2～3	2～3
	2～5	2～5	2～5
	2.0	2.0	2.0
*大穿透力(mm)	29	39	48
	26	37	46
	23	34	44
	30	40	50
条件	焦距600mm,曝光时间5分钟,双面铅箔增感,天津三型胶片,暗室处理20℃±2℃,显影5分钟,黑度1.5,灵敏度≤2%
