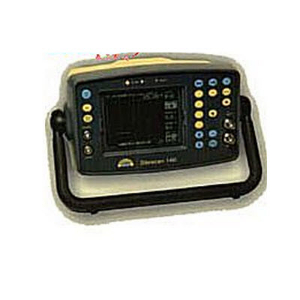

超声波探伤仪 Masterscan140

参考信息

-----------以下"超声波探伤仪 Masterscan140"相关信息来自网络,仅供参考不作购买下单依据------------

Sitescan140便携式超声波探伤仪主要特点：

* 设有方波脉冲发生器。因此，具有很强的发射功率。

* 具有良好的放大特性。垂直线性优于1%，放大器精度±0.1db。

* 具有高亮度的彩色显示或高可见度的LCD显示。8种彩色可供选择。

* 具有距离-振幅(DAC)补偿修正功能。并可按JIS/ASME/AWS标准形式提供。

* 具有多种测量功能。如在应用斜探头工作时仪器具有声程-水平距离-深度的三角显示及测量功能。

* 具有视频和模拟输出。标准RS232接口。

* 具有体积小，重量轻(包括电池仅2.5kg)，防水保护。可在不同环境下使用。



物理特性



外壳

仪器安装在坚固的机壳里，配合坚固并可调节的多位手柄，重量轻，操作方便，耐用性强。密封等级达IP67，有良好的防水性能，对于很多工业应用和潮湿环境，这都是很重要的特性。



电源

锂离子电池组能供彩色显示屏使用多达8小时（与显示屏的亮度设定有关），LCD显示屏可用15小时。充电使用微型自动充电器，充电时间仅需3-4小时。充电前不需要把电池组卸下，在仪器上即可方便的充电。



输出

RS232C双向接口可连接到打印、PC机或数据记录器上。视频输出插座允许连接不同制式及模式的设备，如连接用在难以进入的环境的微型头戴式显示吕器或培训用的大型监视器。线性模拟输出插座可连接多种外部设备。



功能介绍

（帮助）功能

使用独特的HELP（帮助）键，操作者根据屏幕提示，会很容易地将各种功能说明完全清晰地显示出来。由于每个技术人员有可能经常使用不同的无损探伤技术（并不是每天都使用超声技术），因此HELP（帮助）键对复合型技术人员来说是一种非常重要的功能。



完善文件处理

在NOTES（注解）中，全部存入的校准面板参数和A-扫描图都可用标签加以标主，以便于识别，并标有其它的信息，如操作者姓名、位置和探头详细数据。还有3行注解、每行有26个字符，可用于输入关于试验的其它信息。



彩色参照功能

对已发现的缺陷，春A扫描图能以不同的颜色存储或调用到当前的A-扫描图中。这功能可将发现地缺陷与自然反射波作对比，提高了检测效率，更可靠地进行缺陷检测。



DAC曲线

*多可选取10个点，制作一条数字式DAC曲线。参考曲线可选择依据JIS/ASME标准的6dBt –12/14dB参考曲线和依据EN1714标准的dB-6dB和10dB曲线。选择的DAC曲线可用做报警输出的监视器闸门。闸门1可用来测量缺陷高度%DAC、DAC+dB或%FSH.



自动增益控制

AGC是一个有用的时间保存功能，主要用于腐蚀检测。当此功能打开时，AGC会自动增加或减少增益，使底面回波达到操作者确定的标准，这就保证了所有的测量采用了同样的半周期，与手动增益调节相比，即增加了精度又节省了操作者的时间。



多种测量模式

两个独立的监视闸门提供了一个测量选择范围，对于信号的高度或距离采用前沿或峰值触发。距离测量的分辨率达到0.01mm，取决于范围。回波一回波的测量模式可以忽略表面涂层。三角模式可以自动计算斜探头的声束的长度、表面距离和缺陷深度。



数据存储

存储器可存20个已被校准探头的参数和100幅A扫描图，还可作为上面描述的彩色参考A扫描图使用。2000个厚度读数可存到3级存储器系统中（字组/位置/编号）。全部在现场存储的数据可随时下载到SDMS软件（标准Windows软件），下面有说细介绍。



SS140选购件

M1头戴式窥视镜

这是一种袖珍式的单筒目镜，可安装在棒球帽上。LCD屏幕能提供瞬时数据和清晰的实时图像。这对于在高空环境和有限窨进行检测时是很重要的一操作者反映可减少50E的检测时间



DFD键盘

这种很小的键盘可直接连接到探伤仪的前面板插孔上。其设计适用于现场和办公室应用。它能标准的QWERTY格式把注解很容易很快地输入到文件中，而不必通过字母的翻传。必须与所配探伤一起订货，以便能安装上配套的软件/硬件。



SDMS（Sonatet中文数据管理软件）

这是一种基于Windows的数据管理工具，用户可将Sonatest数字式超声波探伤仪与PC机连接，该软件提供一种

可简单上传和下载面板设定参数和A扫描图的程序。可复制和粘贴到Word中，用于用户制定报告。厚度读数可直接转存到Excel，用于为B和C扫描及彩色三维制图等制作图表。



标准配置：

主机、直探头、45度斜探头、60度斜探头、70度斜探头、探头线、锂电池、充电器、中英文说明书、仪器包
