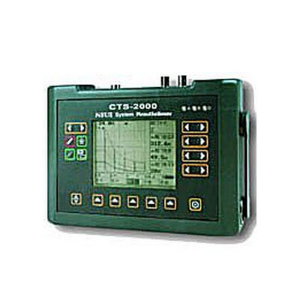

CTS-2000Plus 笔记本式数字超声探伤仪

      CTS-2000 PLUS在我所与德国Krautkramer公司合作开发CTS-2000基础上，对系统软、硬件进行全面升级，它是国内新一代体积*小、重量*轻的笔记本式数字超声探伤仪。具有采样速率高、存储容量大、功能齐全、技术先进、携带方便、易学易用等特点。*适用于流动性大和高架空的探伤作业，也可广泛用于机械制造、航天航空、交通、石化、能源等部门的钢板焊缝及锻件的超声探伤。



仪器特点：

◆　*高采样速率达240MHz，*小显示范围2.5mm。

◆　带背景光液晶屏全中文显示，在直射日光下，仍能得到鲜明图像。在回波扩展显示方式下，可得到320×240像素的高分辨率波形显示。

◆　通过修改滤波器，使得1~4MHz工作频带信噪比提高了约4dB,仪器的探伤灵敏度余量达48dB 以上，适合大锻件或粗晶材料探伤。

◆　检波方式有三档可选：正向、负向和双向。

◆　独具特色的波形显示填充模式，适合探头快速扫查时改善波形的显示效果。

◆　大容量存储器能存储100幅仪器状态数据和回波图形。

◆　采用10点法制作DAC曲线，且可上下自由移动。

◆　两路报警闸门，可自动显示闸门内回波的声程、垂直距离、水平距离以及回波峰值和间距等。

◆　现场制作探伤报告，并可直接打印。

◆　具有RS-232C、I/O等多种功能接口，可与计算机、打印机等外部设备连接通信。

◆　超小型、超薄、超轻设计，可交直流供电工作。



主要技术指标：

◆　探测范围：0~10000mm（钢纵波）。

◆　脉冲移位：-10~1000mm（钢纵波）。

◆　探头零点：0~99.99μs。

◆　材料声速：2000~9999m/s，按1m/s或预置值改变。

◆　阻    尼：50Ω（高）/500Ω（低）。

◆　脉冲重复频率：分10档可调，探测范围1500mm以内时，大约100Hz~1000Hz；探测范围大于1500mm时，大约4~40Hz。

◆　工作频率范围：1~4MHz/0.5~8MHz/2~20MHz三档可选。

◆　增益调节：0~110dB,分0/0.5/1/2/6/12dB步进调节。

◆　检波方式：正向、负向和双向。

◆　抑    制：0%~80%线性抑制。

◆　垂直线性误差：≤3%。

◆　探伤灵敏度余量：≥48dB。

◆　DAC曲线：每组曲线*多能记录10个回波参考点，可改变曲线间dB距离。

◆　监视闸门：一个独立的软件闸门（闸门1）和取决于闸门1的第2个闸门（用于测量声程差）。

◆　测量分辨力：0.01mm。

◆　报警方式：声光报警（内接蜂鸣器和面板LED），也可外接报警器。

◆　测量点选择：闸门内第1个回波的前沿或峰值。

◆　回波评价：声程，水平距离，垂直距离和幅值显示。

◆　显    示：高分辨率的LCD，320×240像素，96×72mm（宽×高）。

◆　缩   放：OFF/ON，使A型扫描放大到整个屏幕。

◆　A型扫描冻结：OFF/ON。

◆　数据存储器：100组数据集，包括探伤状态参量、回波图形、DAC曲线和备注信息等。

◆　串行接口：RS-232C双向通讯（波特率9600，8位字长，无奇偶校验，2个停止位）。

◆　I/O接口：8脚Lemo-1插座：触发输出，报警信号，测试数据释放。

◆　打 印 机：Seiko DPU，EPSON，HP-DeskJet，HP-LaserJet。

◆　电   源：交流电或电池。

◆　电池类型：1.2V×4（C型），Ni-MH或Ni-Cd电池。

◆　工作时间：使用3.2Ah Ni-MH电池时≥7h（无LCD背景光）,≥5h（有LCD背景光）。

◆　工作电压：8~12V DC（外部电源）；4.2~6V（电池）。

◆　工作温度：0~50℃（经挑选，个别仪器可达-20~+55℃）。

◆　重   量：1.6kg（包括电池）。

◆　外型尺寸：226×172×50mm（宽×高×深）。
