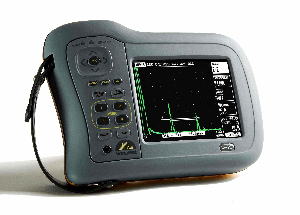

超声波探伤仪D10 / D20参数
检测范围 | 5~5000mm(钢),1mm步进连续可调 |
声速 | 1000~9999m/s,连续可调 |
探头零点 | 0~999.999μs |
延时 | 0~5000mm钢中声速,0.05mm步进 |
增益 | 0~110dB,步进0.5/1/2/6/14和20dB步进 |
检测模式 | 脉冲回波和发射 /接收 |
闸门 | 起始位置和宽度可在全部范围内**。振幅0-****, 0.5% 可视步进和音响报警。正向触发 |
测量模式 T-Min模式 |
|
脉冲发生器 | 脉冲200v 峰值振幅,上升/下降时间﹤10ns 在50 欧姆内。固定20ns 脉冲宽度 |
电压 | 50欧姆内,固定20ns脉冲宽度 |
P.R.F | 35~500Hz,步进5Hz |
屏幕显示 | 彩色半透反射式TFT:显示区域111.4x83.5mm,A扫描面积315x200像素***大光线可视度 |
屏幕更新频率 | 50或60Hz |
检波方式 | 全波、正半波、负半波、RF |
频率范围 | 宽频带 1~15MHz -3dB,其它可用在D20里 |
垂直线性 | 1%全频*度 (FSH) |
放大器线性 | ± 0.1dB |
水平线性 | 0.33%全屏宽度(FSW) |
抑制 | 达到50%,(当选择LED报警灯) |
测量单位 | 公制 (mm)、英寸(in)、时间(μs ) |
A扫描存储器 | 500幅波形 |
面板存储器 | 100组校准设置存储 |
厚度记录 | 存储100,000个厚度读数,按位字组/位置/编号模式配置或数字文字共用的可预编程工作表使用。读数可以通过使用SDMS软件选项输出到MS Excel里。 |
用A扫描的 | 500组A扫描图像和厚度读数 |
自动校准 | 两个回波的自动校准 |
静止显示 | 保持当前波形在屏幕上静止 |
活动峰值存储 | 捕抓回波动态图形 |
帮助 | 提供快捷直接进入即时操作指导功能 |
语言支持 | 支持中英文操作界面 |
USB | 连接计算机与打印机 |
视频 | 复合视频(PAL&NTSC) |
探头插座 | LEM01 |
电池 | 14.4锂电池,***少使用9.5H,常规使用可以达到12H,知道电池充电显示***多可用18H。充电时间3H,电池可以*立充电。 |
充电器 | 100-240VAC,50-60HZ |
使用环境 | 符合IP67防护标准 |
温度 | 操作温度 -10℃到55℃(14℉到131℉)。 |
尺寸 | *172mm×宽238mm×厚70mm ;(6.77in×9.3 7in×2.75in) |
重量 | 1.7公斤 |
质保 | *年 |
校准标准 | EN12668 |
D20附加说明 频率范围 方波脉冲器 TCG |
1MHz,2.25MHz,5MHz. 宽度(1-20MHz) ***优*每个宽频脉冲(脉冲在宽度上) 时间矫正增益40dB动态范围,30dB/ms,直到有10个定义曲线的点 |
D-10&D20 选项 | |
DAC | ***多可使用10点制作数字*DAC 曲线;涉及-2/-6/-10/-12/-14dB 曲线可以从JIS,ASME,EN1714模式中选出。 |
DAC加AVG/DGS | 按探头数据自动计算缺陷大小 |
DAC加AWS/DGS AWS API |
自动定位缺陷大小,按照AWSD1.1结构焊接标准 自动定位缺陷大小,按照API 5UE标准 |
DAC加AWS/DGS&API 闸门2 B扫描 |
可选的第二个闸门,允许闸门对闸门的测量模式。 显示厚度轮廓。可选择每秒更新率为3,5,10 |
