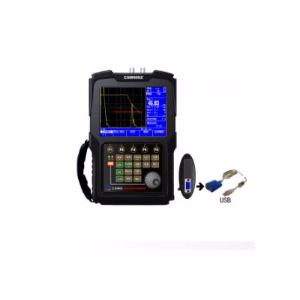

数字超声波探伤仪 CSM900Z

参考信息

-----------以下"数字超声波探伤仪 CSM900Z"相关信息来自网络,仅供参考不作购买下单依据------------

功能特点

■主从式菜单，数码飞梭旋钮，操作便捷，技术领先

■双核CPU：为探伤速度提供了强劲动力，国际领先

■500个独立探伤通道

■内置多种探伤标准和曲线，调出即可工作，易学易用

■集超声检测、测厚双重功能于一机

■真彩显示器：多种颜色可选、亮度可调

■高速USB和RS232两种接口与计算机通讯

■PC-utsoft实时彩色拷屏，并可自动生成探伤报告

■实时显示SL、EL、GL、RL定量值

■大容量、高性能锂电池，连续工作7-10小时

■手带、挂带、腰带，更适合于现场、野外、高空作业

■体积小、重量轻，便于现场操作

应用行业

广泛应用于科研、电力、石化、冶金、铸造、汽车、机械、军工、钢结构、锅炉、管道、压力容器、航空航天、铁路交通等诸多领域的制造、生产、质控环节上，受到了客户的一致好评，实现了良好的经济效益和社会效益。

探伤功能

●DAC：曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意标准；随增益改变自由浮动

●TCG:满足了较厚铸锻件工件的探伤需求

●AVG（DGS）：铸锻件探伤工具，自动计算缺陷φ值

●短波激励，可清晰检测铸铁内的微小缺陷

●半跨距：清晰分辨回波次数

●曲线包络和波峰记忆：实时检索并记录缺陷*高波

●曲面修正：曲面工件探伤，修正曲率换算

●自动校准：自动测试“探头零点”、“K值”、 “前沿”及“材料声速”

●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径φ值）

●自由切换三种标尺（深度d、水平p、距离s）

●自动增益：自动将波形调至屏高的80%

内置多种探伤标准

●内置钢结构、锅炉压力容器、电力、石化、Asme等标准

●也可根据用户需求置入标准

缺陷定位、定量、定性分析

●缺陷定位：实时显示深度D、水平值P、声程值S

●缺陷定量：实时显示SL、EL、GL、RL定量值

                 实时显示孔状缺陷Φ值

●缺陷定性：通过波形，人工经验判断

超声收发与能量放大

●发射能量：低、中、高

●输出阻尼：50、75、150、500

●频带范围：0.2～20MHz

  包括0.2-1 MHz，0.5-5 MHz ，2-20 MHz三个频带

●检波方式：正半波、负半波、全波、射频

●收发模式：单晶、双晶、穿透

●硬采样频率为160MHZ，波形高度保真

●重复发射频率：20-1000HZ

●闸门信号：单闸门、双闸门，峰值或边缘读数

●增益调节：手动调节110dB（0.1dB、0.5dB、1dB、 2dB、6dB、12dB步进）或自动调节

声光报警

●闸门报警：进波报警、失波报警

●DAC报警：自由设置SL、EL、GL、RL报警

●报警形式：声音报警、发光二极管（光）报警

内存

●内存500个探伤通道：存储校准参数及探伤标准，需要时可自由调出，无需携带试块

●内存500-30000幅A-Scan波形，实现存储、调出、打印与计算机通讯传输

显示屏

●高清晰TFT彩色液晶显示屏，分辨率：320×240

●LED背光、高亮度、强光下清晰显示

●5.7英寸（122.0×92.0）大屏幕，无视角

●刷新频率高于100HZ，无拖影，高速探伤不漏

控制接口

●控制方式：英文输入，键盘输入，单手控制，操作方式类似于手机。

●探头接口：BNC（(标配）或Lemo（选配）

●有线传输：高速USB-RS232接口与计算机通讯

电源

●大容量5200mAh锂电池，无记忆效应、连续工作7-10小时，或交流220V供电

●双电双充（边充电边工作，或座充充电），满足现场长时间探伤需求

其它

●时钟记录：实时记录探伤日期、时间，并存储

●文件名称：英文、数字及特殊符号组成

●支持远程诊断或主机程序在线升级

技术参数

扫描范围：  0～14000mm（钢纵波）

工作频率：  0.2MHz～20MHz

垂直线性误差：  ≤2.5%

水平线性误差：  ≤0.1%

灵敏度余量：  ＞65dB（深200mmΦ2平底孔）

分 辨 力：  ＞42dB（5N14）

动态范围：  ≥36dB

噪声电平：  ＜8%

硬采样频率：  160MHz

重复发射频率：  20~1000HZ

声速范围：  100～20000（m/s）

工作方式：  单晶探伤、双晶探伤、穿透探伤

数字抑制： （0～80）%，不影响线性与增益

工作时间：  连续工作7小时以上（锂电池）

环境温度：（-20～70）℃（参考值）

相对湿度： （20～95）% RH

外型尺寸：  230×150×45（mm）

主机重量：  1.0Kg（含锂电池）

标准配置

1.主机            1台

2.直探头         1只

3.斜探头         1只

4.双晶探头      1只

5.探头线         2根

6.电源适配器   1个

7.锂电池         1组

8.说明书         1本

9.合格证、保修卡、装箱卡 1份
