产品说明


参考信息


-----------以下"马蹄式磁粉探伤仪 CJE-2A"相关信息来自网络,仅供参考不作购买下单依据------------

产品说明:

一、概述

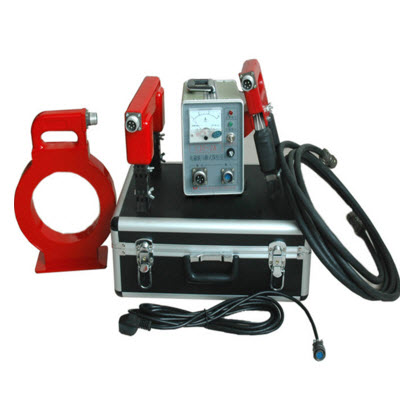

CJE—2A型电磁轭、马蹄式、磁环探伤仪,是利用磁轭对铁磁性被探伤工件进行交流磁化的磁粉探伤仪,它能对各种零件进行磁化探伤,包括对大型零部件进行局部磁化探伤,能用作外加法磁力探伤和剩磁法磁力探伤。

仪器利用可控硅组成无触点开关,噪音小,寿命长。仪器体积小,重量轻,提升力大,活关节可调,特别适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压,对不允许高电压进入设备内探伤的场合更为适合。

该设备有三种探头:(随机只配A型或D型O型其中一只探头)

1、电磁轭探头:配有活关节,可以对平面、曲面工件进行探伤。

2、马蹄探头:可以对各种角焊缝,大型工件的内外角进行局部探伤。

3、磁环:能满足所有能放入工件的周向裂纹的探伤,用它来检测工件的疲劳裂痕(疲劳裂痕均垂直于轴向)极为方便,用它还可以对工件进行远离法退磁。

二、技术指标

1.输入电压:AC 220V±10%V

2.输出电压:AC 36V

3.输出电流:>10A

4.提升力:大于5㎏(约55N)

5.暂载率:50%

6.电磁轭磁极间距:0—250mm

马蹄式磁极间距:0-165mm

磁环式磁极间距:Φ150mm   1800AT

(三种探头通用,随机只配一种)

7.探伤灵敏度:A型1#试片显示清晰

8.主机外形尺寸:230×160×120mm(长×高×宽)

9.重量:5㎏

三、结构特点

  仪器采用可控硅开关,低电压输出安全可靠,探头采用固定式和外加可调式两种,可调式探头可根据不同部件形状调节极靴间距,并有良好的接触。

四、操作使用

1.将电源电缆的圆形插头插入仪器三芯电源插座,将电缆的单相插头插入电网配电板插座,(必须要有牢固的接地线)接通仪器电源开关,指示灯亮,表明电路已接通电源。

   2.将电缆线两端航空插头分别插入仪器插座及探头插座中。

   3.使探头和被探工件表面接触好,按下探头上的充磁按钮,充磁指示灯亮,表明工件已在磁化。

   4.停止使用时,关掉仪器电源开关及电网配电板上的总开关。

   5.注意事项

1.使用该仪器时,一定要将探头和被探工件很好的接触,才能按下冲磁按钮,否则线圈中的电流会增大而烧坏熔断器,甚至损坏可控硅。

2.若需要调节磁极间距时,松动可调关节上的蝶形螺母来改变磁极间距,然后将螺母旋紧才能工作。

  五、故障检修

1.电源指示灯不亮:可能是指示灯泡坏或电源开关故障或保险丝熔断。

   2.保险丝熔断:安装在面板上的保险丝接在变压器的初级,当变压器初级有较大电流分量或初、次级短路等故障,均可引起保险丝熔断。若检修时无法判断是哪一部分故障,可将两变压器分开,分别接上电源,再分别检查,找出故障

3.充磁指示灯不亮:可能是指示灯泡坏,小型继电器故障或可控硅不工作等故障。

  六、磁悬液的配置

非荧光磁粉可用下述水磁悬液配方:

1000浓乳    10g

亚硝酸钠     5g

三乙醇胺     5g

水           1L

非荧光磁粉   15—30g

配置方法:将10g100#浓乳加入1L50℃的温水中搅拌至完全溶解,再加入5g亚硝酸钠,5g三乙醇胺15—30g磁粉,每加入一种成分后要搅拌均匀。

  七、设备成套性

1.主机                               1台

2.电磁轭/马蹄式                     1只

3.电源线                             1根

4.电缆线                              1根

5. 5A保险丝管                         5只

6.照明灯泡5W/12V(配马蹄式用)       5只

7.说明书                             1份

8.合格证                             1份


-----------以上信息仅供参考不作为下单依据------------
