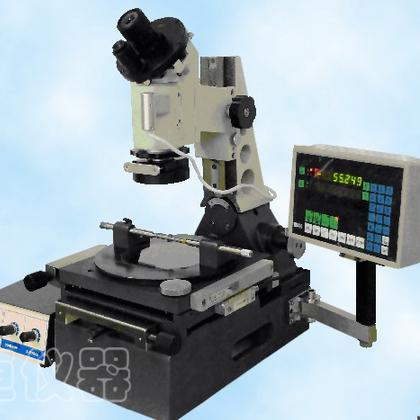

数字式小型工具显微镜JGX-3

参考信息

-----------以下"数字式小型工具显微镜JGX-3"相关信息来自网络,仅供参考不作购买下单依据------------

用 途

　　JGX-3型数字式小型工具显微镜是机械电子,科研教学和计量检测机构常用计量装备。仪器功能全,精度高及操作简便和经久耐用,具有广泛的应用范围。还可以选配光学定位器,双象目镜,轮廓目镜等,进一步发挥显微镜的功能。
　　作为广泛使用的多用途计量仪器,可用来测量零件的长度,角度,圆弧,曲线和形状位置关系及螺纹,齿轮,曲轴,蜗杆等。

典型测量对象有：
1.各种成型零件如模具,样板,刀刃具,凸轮的形状尺寸。
2.显微镜立柱可左右偏摆±10°,用于螺旋类零件的测量。
3.外螺纹,丝杆,蜗杆,齿轮的齿形,导程,中径,小径,螺距,牙型角。
4.电路板,钻模或孔板上孔的位置,键槽的对称度等形位误差。
5.阀门,管件及其他五金零部件,连接器的各部分尺寸。
6.以非接触测量法和透反射照明,检测其他各种复杂形态零件。
7.作为教学用途：公差配合与技术测量,互换性实验等。



数字式小型工具显微镜JGX-3特 点

●采用光栅和数字化技术,具有读数直观和一致性好等特点,提高了工作效率,具有广泛的应用范围。
●仪器可用影像法,轴切法或接触法测量零件的长度和角度,以直角坐标或极坐标方法测量零部件的形状位置和尺寸。
●主显微镜可左右偏摆±10°,以适应各种螺纹导程和升角的测量(正向或反向)。
●工作台可作快速或精细移动,并装有旋转工作台,便于圆周及角度类零件的测量。
●旋转工作台还带有顶针架,对于轴类零件的测量尤为方便。
●应用计算机和图像技术,开发了微机型系列产品,使繁琐的操作简单化,提高了测量精度,难以解决的测量问题迎刃而解。
●执行标准《中华人民共和国国家计量检定规程JJG56-2000》



产品系列

微机型工具显微镜JGX-3PC
应用计算机辅助测量的二维坐标测量系统， 解决各种复杂的二维测量问题，扩大了应用范围
（数字式小型工具显微镜JGX-3+数据处理器+二维测量软件+计算机）

影像型工具显微镜JGX-3D
二维坐标和影像测量双重操作系统，全面提升测量方式与精度
（数字式小型工具显微镜JGX-3+CCD摄像机+图像处理器+二维数据与影像测量软件+计算机）



数字式小型工具显微镜JGX-3技术参数

1. 测量范围及分辩率：
测量范围：X坐标0-100mm/Y坐标0-50mm
X-Y坐标数显分辩率：0.001mm (选配0.5μm)
2. 主显微镜：
显微镜Z向移动量：≥90mm
显微镜立柱偏摆范围：±10° (照明光源同步偏摆)
3. 测角目镜：
角度测量范围：0°-360° 角度测量分划值：1′
4. 螺纹轮廓目镜（选配）
测量范围：±7° 角度测量分划值：10′
5. 圆工作台：
旋转范围：0°-360° 玻璃台面直径：Ф115mm
6. 工作台载荷：2Kg
7. 顶针架：夹持直径Ф50mm 夹持长度110mm
8. 光学定位器（选配）
孔径大于5毫米时测孔的*大深度：15mm
测量力：0.1N 测量的稳定性：0.001mm
9. 双象目镜（选配）
双象目镜的合象误差不大于0.001mm
10.测量准确度：
X-Y坐标（2+L/50）μm 其中L为长度 单位mm
(室温20±3℃，被测件与仪器的温度差不大于1℃)
11.输入功率：AC220V/50Hz/1A
12.仪器质量：体积600*350*530mm, 重量46Kg

使用主显微镜测角目镜的放大倍数与视场：

物镜放大率	总放大率	工作距离	视场直径
1× 选配	10×	79.2 mm	Ф20 mm
3× 标配	30×	69.3 mm	Ф6.6 mm
5× 选配	50×	50 mm	Ф4 mm

选配双象目镜时的放大倍数与视场：

物镜放大率	总放大率	工作距离	视场直径
1× 选配	14.7×	35.7 mm	Ф13 mm
3× 标配	42×	64 mm	Ф4.6 mm
5× 选配	65.1×	48 mm	Ф2.9 mm



数字式小型工具显微镜JGX-3选配件

a.物镜：1×, 3×, 5× (标准配置已有3×物镜)
b.螺纹轮廓目镜：测量范围±7°,角度测量分划值10′
c.双象目镜：双象目镜的合象误差不大于0.001mm
d.光学定位器：孔径大于5mm时测孔深度达15mm
e.二维测量软件, 影像测量系统
