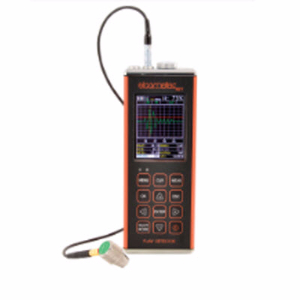

探伤仪 FD700

参考信息

-----------以下"探伤仪 FD700"相关信息来自网络,仅供参考不作购买下单依据------------

型号/部件编号 FD700+& FD700DL+

材料厚度数字显示 ■

B型扫描横截面显示 ■

B型扫描与数字显示相结合 ■

扫描栏显示 ■

涂层厚度显示屏 ■

A型扫描显示 正波，负波，全波形 (RF)

基本探伤仪，使用单晶横波探头 TRIG, DAC, AWS, TCG, 零点交叉,前沿和峰值

测量模式1 PE, PETP (温度补偿), EE (ThruPaint?), EEV, CT (涂层) & PECT

测量速率（厚度模式）

手动: 每秒4个读数

扫描模式 每秒32个读数

扫描栏显示屏 每秒6个读数

测量范围2 PE: 0.63 - 30480毫米 (0.025 - 1,200 英寸)

PETP: 0.63 - 30480毫米(0.025 - 1,200 英寸)

EE: 1.27 - 102毫米 (0.050 - 4.000 英寸)

EEV: 1.27 - 25.4毫米 (0.050 - 1.000 英寸)

CT: 0.01 - 2.54毫米 (0.0005 - 0.100 英寸)

PECT: 0.63 - 30480毫米(0.025 - 1,200英寸)

PECT: 0.01 - 2.54毫米 (0.0005 - 0.100 英寸)

测量*确度2 ±0.01毫米 (±0.001 英寸)

测量分辨率 0.01毫米 (0.001 英寸)

速度校准范围 256 - 16,000米/秒 (0.0100 - 0.6300英寸/微秒)

其他特征:

*速扫描模式 ■

差值模式 ■

*限报警模式 ■

B型扫描显示速度 可**的显示速度

校准设置 6种工厂设置和64种用户自定义设置可传输并可在电脑中存档

闸门 3个可**的闸门：开始，停止，宽度和阀

阻尼 可**的：阻*性与优*传感器性能匹配

脉冲模式 带可**脉冲宽度的双200伏方波脉冲器（尖峰脉冲，薄，宽），50伏削减/**来实现更大的穿透力

增益 带有110dB范围,手动或自动增益控制(AGC)，分辨率是0.2dB

计时 *密25MHz TCXO，单发100MHz 的8位超低功耗8位数字转换器

数据记录 ? 8,000个A/B型扫描图像和仪器设置

? 210,000-涂层，材料，*小，*大厚度

? 序列和网格录入

? 字母数字批次标识

? OBSTRUCT显示达不到的区域

校准选项 单/两点，速度和材料类型

传感器识别 自动

V型路径/双路径校正 自动

探头归零 自动

探伤仪特点

自动校准 纵向的（直的）或横向的（角度）

探头类型 单接触式，双，延迟& 角度

资料速度表 包含不同种类材料类型的横纵向速度

TRIG 光束路径，深度，表面距离和曲面校正的三角显示屏。使用斜波传感器

DAC *多可输入8个点，并且使用数字画*个DAC曲线。参考-2, -6, -10, (-6/-12),

(-6/-14), (-2/-6/-10) dB.振幅用%DAC, dB, or %FSH显示。

AWS 自动检测涂料符合 AWS

D1.1 结构焊接规范。

AVG/DGS 使用探头数据自动检测涂料。存储多达64个自定义设置。

TCG 时间校正增益。50dB的动态范围，每微秒20dB，曲线定义*多达8个点

检测模式 零点交叉,前沿和峰值

显示冻结 按住屏幕上的电流波形

峰值记忆 获取峰值信号振幅

P.R.F 8 * 2000Hz 在可选的步骤中 (8, 16, 32, 66, 125, 250, 333, 1000, 2000Hz)

脉冲宽度 40 * 400 ns.可选步骤选项40, 80 & 400 ns (标记尖峰脉冲，薄和宽)

频率带 FD700+ & FD700DL+: 宽带1.8 - 19 MHz

(-3dB). FD700DL+: 3个窄带是 2MHz, 5MHz, 10MHz

水平线性 +/- 0.4% FSW

垂直线性 +/- 1% FSH

放大器线性 +/- 1 dB

振幅测量 0 * **** FSH, 1%的分辨率

延迟 钢上的速度是0 - 999英寸 (25,375毫米)

显示 1/4 VGA AMOLED 彩色屏

57.6 x 43.2毫米(2.27 x 1.78英寸)

可视区域

显示刷新速率 60 & 120Hz

单位（可选择） 毫米或英寸

背光 可**亮度

重复性/稳定性指标 ■

电池类型 3节AA碱性电池

电池寿命（估值） 12小时

电量低指示 ■

省电模式 自动

尺寸（宽***长） 63.5 x 165.0 x 31.5毫米

(2.5 x 6.5 x 1.24 英寸)

重量（包括电池） 397g (14oz)

提箱设计 带垫片密封底盖的铝箱设计和防水薄膜键盘

传感连接器类型 LEMO

RS232接口 双向的

包装清单 易*NDT FD700DL+ 主机，耦合剂，提箱，用户手册，检测证书，3节AA电池，软件，传输线
