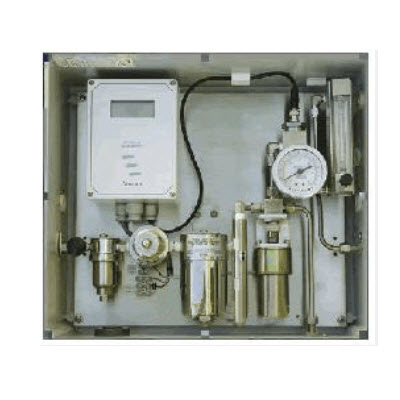

天然气在线露点仪 天然气露点测量仪 天然气水分测定仪
型号:BXS04-NGDP-100
介绍：天然气在线露点仪是利用其HTF氧化铝传感器独特的优点和线性的快速响应特点专为天然气露点测量设计的在线仪表，可以在-100℃～+20℃的范围内快速准确地测量天然气的湿度。系统可全自动自校准程序，传感器定期暴露于标准气中进行重校准，这一功能保证该系统在现场天然气水分测量中数据准确，运行可靠持久。
原理与结构：内芯为一高纯铝棒，表面氧化成氧化铝薄膜，其外涂一层多空的金膜，该金膜与内芯之间形成电容，由于氧化铝薄膜的吸水特性，当水蒸汽分子被吸入其中时，导致电容值发生变化，检测并放大该电容信号即可得到湿度大小。
天然气的干燥
天然气从地下出来后富含水汽，该水汽需再次去出以防管道被腐蚀、水汽凝聚在管道中结冰以降低传输费用和确保管道传输天然气的质量稳定。一般情况下，水汽的去除是通过三乙烯基乙二醇——该介质为吸湿物质，同时也吸收其他污染物。湿乙二醇通过蒸馏和再循环再生，该方式费用昂贵，所以当气体中水分含量达不到传输和使用的要求时需对这个处理过程进行优化。优化干燥过程要求对气体的水分含量进行连续测量。在美国，天然气传输和使用时水分含量标准为每百万标准立方英尺含水7磅，对应于露点温度为-39℃(dp)。
天然气水分测量中的技术难题
当乙二醇吸收杂质到饱和时，烃类炭氢化合物，硫化氢和其他腐蚀性气体经干燥后一直残留在天然气中，另外，在此过程中添加了乙二醇，这些成分影响传感器，如果不用专用采样系统可靠处理，炭氢化合物将损坏和覆盖传感器，延缓响应时间，如果乙二醇等物质沉积于传感器上，它将改变响应特性。在没有损坏传感器之前，腐蚀性物质将永久性地改变传感器对湿度的响应。
专用自校准采样系统
为了天然气应用，开发了采样系统，可以充分去除污染物来保护传感器不受到永久性损坏，使仪器得以长期运行。另外，为了确保苛刻工作环境或报警应用时*高测量精度和可靠性，ESS型采样系统还具有全自动自校准功能——传感器定期暴露于标准气中。通过定期校验传感器，即使传感器因暴露于气体杂质中而产生漂移，测量值仍可准确的接近校验气体湿度。深特公司自校准采样系统适用于本质安全版本。
自校准步骤
执行校准程序时，通过一个电动或气动的两路阀将标气从气瓶中引入传感器，监测传感器输出，待平衡后得到校验气体测量结果，根据已知露点值，校验曲线的测量数据在整个量程范围内类似直线，关闭双路管道，传感器重新测量天然气。仪器内部传感器的重新校准取决于使用人员的现场需要和日程安排，通常天然气在经乙二醇干燥后每两周校准一次
实例：用湿度采样系统在现场已被证实能安全可靠运行，上图是一个时长90天的采用校准调节装置时露点测量数据，常规系统未能得出可靠的结果值，通过安装一套两周定期校准装置后，该系统显示了一个准确的结果。
变送器指标：
分辨率： 0.1℃
显示： 带有背光灯的三位半液晶显示
参数显示： ℃，℉，ppm
控制方式： 4个能触摸按钮
输出： 4～20Ma RS232接口
报警继电器： 双程序报警继电器10A@240V
电源： 100～250VAC，50或60Hz
外壳： 聚碳酸脂NEMA4
温度： -10℃～+50℃
传感器指标：
露点量程：-100℃～+20℃
精度： ±3℃
响应时间：达到63%需90秒， 90%需450秒
温度范围：-30℃～+50℃
存储温度：-40℃～+50℃
校准方式：自动校准（+20℃以上饱和湿气）
采样系统指标：
外壳：聚碳酸脂NEMA4
安装支架和硬件：300系列不锈钢
煤化过滤器：0.1微米微粒子和悬浮微粒
微粒状物过滤器: 1微米
减压阀:*大输入压力3000PSI,输出1～30PSI
压力表:1%精度,*大压力20000PSI
流量计:1～10.5LPM
标准气:氮气
