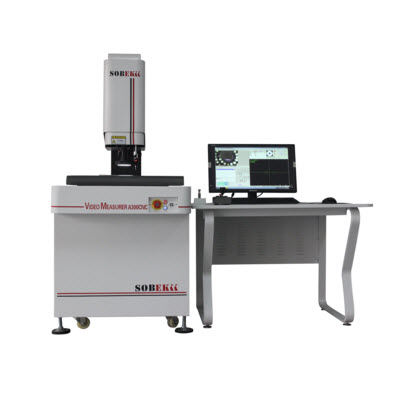

CNC全自动影像测量仪 AZ-300CNC

参考信息

-----------以下"CNC全自动影像测量仪 AZ-300CNC"相关信息来自网络,仅供参考不作购买下单依据------------

详细介绍

主要特点

工作台材料为航空型高硬度铝合金,材质轻,惯性小,适于高速运动,保证机器的长期稳定性;

核心零部件全部采用进口,经过严格,规范的组装及调试;

四轴CNC控制系统,全自动测量功能;

全系列产品配备全自动变倍镜筒,真正实现四轴自动功能;

采用“大恒”高清专用图像采集卡,保证测量图像清晰度;

全系列采用日本“THK” 高精度直线导轨和研磨滚珠丝杆;

采用英国“RENISHAW”0.5μm高分辩率金属光栅尺;

采用英国“RENISHAW”测头，可实现三维尺寸接触式测量;

AZ-CNC系列技术参数

型号

AZ300CNC

AZ400CNC

AZ500CNC

测量范围(mm)

300x200x180

1600x1200x1650

1800x1400x1650

外型尺寸(mm)

1450x1050x1650

1600x1200x1650

1800x1400x1650

重量（kg）

450

550

650

承重（kg）

20

25

25

XY轴测量精度(μm): 2+L/200

Z轴测量精度(mm): 5+L/200

重复精度（mm）:0.002

运动速度(mm/s): XY轴=0~400    Z轴=0~100

光栅尺: 0.5μm分辩率“RENISHAW”金属光栅尺

图像传感器CCD: SBK-HC600   1/2英寸700线工业彩色相机

视频采集卡：“大恒”高解晰度彩色视频卡

导轨: 日本“THK”SP级精密线性导轨

丝杆：日本“THK”研磨滚珠丝杆

光学系统: 6.5:1连续变倍自动变倍镜筒

放大倍率: 光学放大倍率:0.7-4.5X;影像放大倍率:24-158X

软件: SBK-CNC全自动测量软件

轮廓光源系统: LED冷光源,256级亮度程控可调

表面光源系统: 六环八区LED冷光源,各区独立操控,256级亮度程控可调

运动控制: SBK4000全闭环控制系统

电 机：日本“松下”交流同步伺服电机

操作方式: 软件+摇杆
