二次元影像测量仪 VMS

参考信息

-----------以下"二次元影像测量仪 VMS"相关信息来自网络,仅供参考不作购买下单依据------------

产品介绍：..............................................

    增强型VMS二次元影像测量仪，是我公司推出的一款增强型2D光学影像测量仪，采用高解析度日本索尼彩色CCD摄像机和变焦物镜，采用我公司自主研发的QuickMeasuring测量软件，具备基本的点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足基本的二次元测量需求；此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。

性能特点：-------------------------------

1、花岗石底座，机构永不变形

2、X、Y、Z轴装有光栅尺，定位精确

3、双焦物镜倍率()：0.7~4.5X

4、LED冷光源（表面光和轮廓光）避免工件受热变形

5、QuickMeasuring测量软件

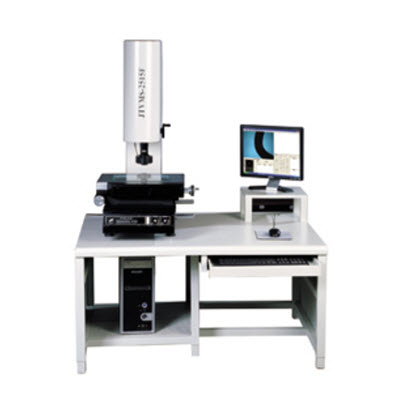

 影像测量仪清晰图

型号VMS-1510FVMS-2010FVMS-2515FVMS-3020FVMS-4030FVMS-5030F

金属台面尺寸(mm)354×228404×228450×280510×290606×466706×466

玻璃台面尺寸(mm)210×160260×160306×196360×260450×350550×350

运动行程(mm)150×100200×100250×150300×200400×3004500×300

外形尺寸(mm)600×530×950600×550×920690×550×1020780×670×1060945×646×1096960×750×1100

Z轴升降行程175mm

X、Y、Z数显解析度0.0005mm

X、Y坐标示值误差≤(3+L/200)μm

影像系统1、SONY 彩色 CCD 摄像机；

2、双焦物镜倍率 ( ) ： 0.7~4.5X ；

3、影像放大率 ： 28~180X ；

4、表面光源与透射光源均用 LED 灯组，其亮度可调节；

电源220V±10％ 50Hz

工作环境温度 20 ℃ ± 3 ℃ , 湿度 45 ％ ~75 ％

测量功能标配自动测量软件，可自动寻边、去毛刺，可测贴、线、圆、圆心距、摆正等

放置台负载/尺寸1、VMS-1510F/2010F/2515F/3020F放置台：负载≧300Kg，尺寸（长宽高）：1120×730×780mm；

2、VMS-4030F/5030F放置台：负载≧450Kg，尺寸（长宽高）：1250×900×780mm踝关节矫正板 XYHJ-3

规格(cm)：37×31×2

质量：4.0kg

用途：矫正和防止足下垂、足内翻、足外翻等畸形

-----------以上信息仅供参考不作为下单依据------------
