卧式影像测量仪 HV系列

参考信息

-----------以下"卧式影像测量仪 HV系列"相关信息来自网络,仅供参考不作购买下单依据------------

1、产品用途及特点

    HV系列卧式影像仪是光，机，电一体化的精密高效影像测量仪。它广泛应用于机械，模具，仪表，电子，轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。本仪器采用鼠标、键盘操作与屏幕触摸操作两用模式，与QuickMeasuring测量软件结合使用，能高效率的检测各种形状复杂工件的轮廓和表面形状，如样板，冲压件，凸轮，成形铣刀等各种工具和零件，以及端子，钟表，金刚石等生产厂商。

2、卧式影像仪规格参数

2.1 金属台尺寸：455×126mm

2.2 外形尺寸：1040×620×990mm

2.3 运动行程：

    X坐标行程300mm；

    Y坐标行程125mm；

    Z坐标行程150mm（调焦）

2.4 摆动范围：±15（绕Y轴旋转）

2.5 仪器重量：200Kg

2.6 X、Y、Z数显解析度：0.001mm

2.7 X、Y坐标示值误差：≤(4+L/25)μm

2.8 显示屏尺寸：19''

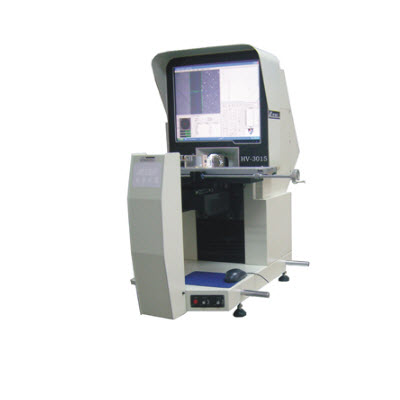

影像测量仪效果图

3、仪器电源

3.1 使用电源：AC180~260V  50Hz

仪器配件1X镜筒(标配)、0.5X镜筒(选配) 、2X镜筒(选配)

变焦镜0.7~4.5X0.7~4.5X

附加镜视频倍率物方视场视频倍率物方视场工作距离

0.5X(选)15~95X20~3.2mm7.5~48X40~6.4mm175mm

标配1.0X30~190X10.6~1.6mm15~96X20~3.2mm96mm

2.0X(选)60~380X5~0.8mm30~190X10.6~1.6mm32mm

  建议放置台：载重≥350KG，尺寸（长×宽×高）1000×600×500（mm）

-----------以上信息仅供参考不作为下单依据------------
