CNC全自动影像测量仪 AV系列

参考信息

-----------以下"CNC全自动影像测量仪 AV系列"相关信息来自网络,仅供参考不作购买下单依据------------

仪器简介：

　　DV系列影像测量仪造型新颖，基座及支撑部位全采用大理石，极大的增强工作状态的稳定性，为被测量工件要求精度提供保障。增长Z轴测高行程高达250mm，超过普通影像测量仪的标准，为有特殊要求或偶尔需要使用高行程测量的用户提供便捷。

仪器特点：

● 带红外线定位指示灯，便于寻找被测工件部位；

● 配四驱可选择调节反射灯，对于分区域测量具有巨大帮助；

● 采用大理石主体平台，增强机构的稳定性，更有效保障测量精度；

● 标配非接触式测高功能；

● Z轴测高行程可达250mm，扩大了可测范围；

● 配有我公司研发的QuickMeasuring全自动测量软件，大大提高测量工作效率。

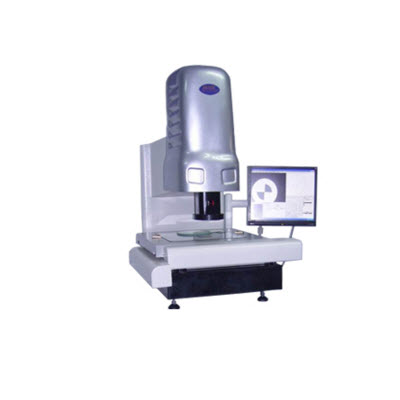

影像测量仪精密图

 影像测量仪-型号 DV-2515 DV-3020 DV-4030

工

作

台 金属台面尺寸(mm) 408×308 458×358 458×558

 玻璃台面尺寸(mm) 306×196 250×350 450×350

 运动行程(mm) 250×150 300×200 400×300

 外形尺寸(mm) 929×612×1082 930×670×1100 1080×770×1110

 放置台负载/尺寸 ≥450kg，长宽高尺寸：1120×730×780mm ≥500kg长宽高尺寸：1250×900×780mm

 传动形式 X、Y轴光杆传动，Z轴丝杆传动

 Z轴升降行程 250mm

 X、Y、Z数显解析度 0.0005mm

 X、Y坐标示值误差 ≤(3+L/200)μm

 影像系统 1、高分辫率CCD彩色摄像机；

 2、0.7~4.5X变焦镜头，总视频放大分辨率为30~230X

 （配2X物镜时，总视频放大倍率可达到440X）；

 照明系统 可分四个区域调节光源强弱

 电源 AC220V±10％ 50Hz

 工作环境 温度 20 ℃ ± 3 ℃ , 湿度 45 ％ ~75 ％

-----------以上信息仅供参考不作为下单依据------------
如果您需要CNC全自动影像测量仪 AV系列的 【产品详细描述】、【产品资质证件】、【技术参数】、【产品宣传彩页】，请至电400-034-1688主动索取！

产品彩页

CNC全自动影像测量仪 AV系列彩页仅供寰熙会员浏览，非会员请至电400-034-1688 索取。
