大行程影像测量仪 MV系列

尊敬的用户:根据《医疗器械监督管理条例》企业经营医疗器械提供相关经营资质,谢谢配合!

订货号:101417
分类编号:2150
型号:MV系列
询价热线: 021-50758086 50308503
尊敬的供应商,如果您对展示该产品有异议,请至电:400-034-1688我们将在第一时间处理!

服务项目

找维修

找配置

找授权

找证件

找寰熙

立即咨询

关注寰熙
微信扫码

数十万医疗设备随时查!
test

产品说明


参考信息


-----------以下"大行程影像测量仪 MV系列"相关信息来自网络,仅供参考不作购买下单依据------------

1、仪器应用领域:

     MV系列大行程影像测量仪目前主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝级材料等。

2、仪器特点:

?  全大理石结构保证极高稳定性及刚性;

?  高精密线性滑轨和皮带传动,配日本安川高能伺服马达全闭环控制,高精度、高稳定度;

?  配 SONY “ 1/2 ”高分辨率彩色摄像机,保证高品质测量画面;

?  全自动变倍镜头,改变倍率后不需要重新选取比例尺;

?  可程控五环八驱表面冷光源、轮廓冷光源,使测量如虎添翼;

?  英国 RENISHAW 贴片式光栅尺,分辨率为 0.5 μ m ;

?  本公司自主研发QuickMeasuring全自动测量软件,可自动编程及离线编程,自动检测;

?  可选配英国 RENISHAW 接触式探头和 CCD 激光位移传感器。

3、CCD 激光位移传感器原理与特点:

?  通过光的干涉原理测量被测量的物体到镜头的距离;

?  适用于测量表面比较复杂的物体以及容易变形的物体;

?  测量角度范围广,可达到 8 5 °;

?  测量速度快,每秒达到测量 3000 次;

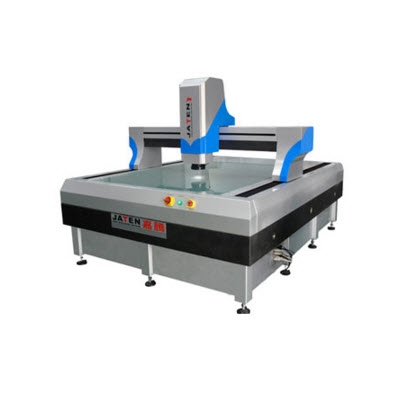

?  能方便测量, R 角、曲面轮廓等。  影像测量仪效果图

 影像测量仪型号 MV-7070CNC MV-1080CNC MV-1210CNC MV-1612CNCMV-2216CNC

 行程700*700*2001000*800*2001200*1000*2001600*1200*2002200*1600*200

 外形尺寸1400*1700*16182000*1500*17002300*1700*17002700*1900*16573300*2300*1657

 测量精度 XY轴≤ (3+L/200)um

 Z轴≤ (4+L/200)um

 光栅尺英国RENISHAW贴片式光栅尺,分辨率0.5um

 CCDSONY 彩色摄像机

 光学系统自动变倍镜头;可选配激光,可测量透明式玻璃的厚度与平

 光源连续可调式 LED 环形表面光及轮廓光,根据放大倍率确定*大光强

 软件QuickMeasuring全自动影像测量软件

 工作环境温度20 ° C ± 3 ° C , 湿度 45 % -75 %

 电源220V ± 10 % ,50Hz


-----------以上信息仅供参考不作为下单依据------------
