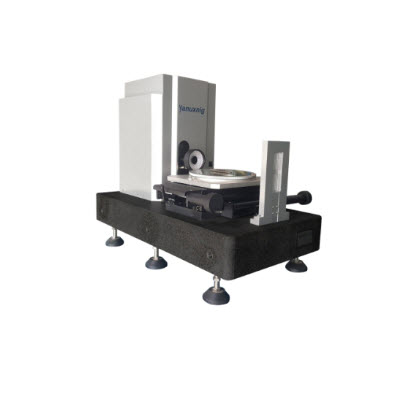

卧式影像仪 YVM-W

参考信息

-----------以下"卧式影像仪 YVM-W"相关信息来自网络,仅供参考不作购买下单依据------------

仪器特点

◆采用山东济南青“00”级花岗石底座及立柱，保证了极高的稳定性及刚性。

◆采用高精密V型导轨，保证仪器极高的机械精度和稳定性。

◆采用高牌号铸铁工作台，经过严格人工时效，保证导轨安装稳定性和韧性。

◆程控式6环8区LED环形表面冷光源设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。LED轮廓光平行光路设计，提高透射光，保证测量精度。

◆1/3〃高分辨率彩色CCD 600TV线，确保高品质测量画面。

◆高精度玻璃光栅尺，分辨率为1μm，读数稳定可靠，精度高。

◆本仪器可取代卧式投影仪的功能，它广泛应用于检测各种形状复杂工件的轮廓和表面形状，如样板、冲压件、凸轮，成形铣刀等各种工具和零件，是计量室和生产车间不可缺少的一种计量检定设备。

应用领域

适用于CNC铣刀、丝锥、钻头等，方便测量刀具的前角、后角、螺旋角、齿隙角、槽前角、牙型角等专用刀具角度，还可以进行基本几何测量（圆直径、长度、刃宽、芯厚、丝锥大径、底径、粗糙度等）。

技术参数

仪器型号	YVM-2010W	YVM-3020W
测量行程（mm）	200x100x100	300x200x100
外形尺寸（mm）	900x680x720	1000x780x720
仪器重量（kg）	150	190
玻璃承重（kg）	25
测量精度	（3+L/200）μm
重复精度	3μm
光栅尺分辨率	0.001mm
CCD	1/3"高分辨率彩色摄像机
镜头	0.7～4.5X高清晰手动卡位变倍镜头
镜头视场	3～18mm
放大倍率	34～220X
工作距离	92mm
测量软件	YR-YCSPC
上光源	6环8区表面环形LED冷光源，亮度可调
下光源	LED面光源
导轨	高精密V型导轨
电源	220V（AC）  50Hz

-----------以上信息仅供参考不作为下单依据------------
