概述
热风炉红外测温仪是*种智能***度非接触式仪表。它适用于加热炉、热风炉拱顶和风道
的温度测量， 通过被测物体的红外辐射能量来确定物体的温度。 仪表显示性能稳定、 响应速度快、
操作简单、安装与调整方便，是理想的非接触式测温仪。
二、主要特点
1．具有光学瞄准系统，**不调焦折透式，加分划板瞄准。可以方便地找到被测目标及其
对中。
2．具有实时值、平均值、峰值和自动环境温度补偿。
3．多种系统组成方案，适应不同现场的需要。
4．探测部分加有防结雾窗口，避免红外能量衰减。
5．探测部分加有不锈钢阀门，便于用户封闭炉体、维护红外探头和清洁窗口。
6．*特的调角和机械部件，可方便地校正因窥视孔位置形变引起的瞄准偏移。
7．红外测温探头工作在短波段，对窗口污染有较好的适应性，窗口透过率降低 36%，测温
示值仅降低4%。
三、技术指标
1．测量范围：700~1500℃（用户在此温度范围内选择温度段）
2．标定*度：±1%（测量温度的上限） （黑体标定）
3．重 复 性：±0.5%±1 ℃ （测量温度的上限） （黑体标定）
4．距离系数：L/D=100 L—探头到目标距离，D—测斑直径（成象物距L=1500mm）
5．工作波段：0.7~1.0μm（或1.0~1.7μm）
6．响应时间：1秒（根据现场条件可调整）
7．发 射 率：0.1~1.0（连续可调）
8．温度分辨率：1℃
9．显 示 值：4位LED 发光数码管显示有平均值、峰值、实时值等三种显示方式
10．使用环境：温度≤70℃；湿度≤85%RH
11．供电电源：~220V±10%、50HZ、20W
- 3 -
四、工作原理与结构特征
1．辐射测温原理：
根据普郎克公式，温度为T（K）的物体所辐射的波长为λ的辐射能量：
式中：W（λT）— 为黑体单位面积在温度T 时，在λ波长处的辐射能量，W/m2
.μm
ε（λT）— 物体的发射率
C1 — **辐射常数 C1=3.7418×10-16
W.m2
C2 — 第二辐射常数 C2 =1.4388×10-2
m.K
λ — 波长、μm
T — 热力学温度K （T=273.15+t，t 为摄氏温度值）
本仪表选用光电探测器件，它的λ=0.7-1.1μm,所得到辐射功率为： 。
测得被测目标的辐射能量，就可以求得被测目标的温度。ε（λT）为发射率，它是波长、温度、
物体种类、表面状态等诸因素的复杂函数。仪表通常由 ε（λT）=1 的黑体炉标准装置标定，在测
量具体对象温度时，用修正发射率办法，减少测量误差。
被测目标的辐射能量透过物镜投射到分光镜上，其可见光透过分划板到达目镜，用以观察被
测目标。红外辐射能量经分光镜反射后会聚到探测器件（光电器件）灵敏面上。探测器件将入射
的光信号转*为电信号，其输出被前置放大电路放大。
2）探测器内具有光学瞄准系统，通过物镜，在目镜上可以很容易对准被测目标，测量时*
须保证目标在分划板上的象比圆圈大，即保障被测目标充满现场。
3）探测器中装有接收红外辐射的探测器件，同时装有温度补偿电路，对环境温度影响进行
补偿。
4）探测器下部有防雾保护窗、手动阀门、调角器和窥视管。窥视管底盘上法兰有四个固定
孔，将探测器系统牢固地固定在拱顶上。
5）窗口电源为AC 24-36V 1A。连接电线铜芯面积大于1mm2
或导线总电阻不超过2?。
6）测温探头输出线性*4-20mA信号。
7) 系统*须配置 WFD-RFBX 型电源箱。它为测温探头提供 DC24V 电源，为保护窗口提供
AC 24-36V 的加热电源。
- 5 -

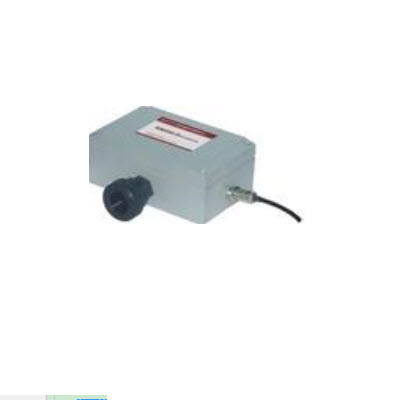

4．电源箱（*配）
1）外形如下（注：根据不同的现场环境或用户特殊要求，外形及尺寸可能有变*。 ）
2）功能
WFD-RFBX 供电为 AC220V，它为测温探头提供 DC24V 工作电源，为保护窗口提供
AC24-36V 加热电源。
