JTL-50D 陀螺测斜仪**三自由度框架陀螺结构配合全新设计的数字电路,测量*度和可靠性都得到了*大的提升。适用于强磁异常矿区和已经下了套管的孔径不小于56 毫米的钻孔内,进行顶角和方位角的多点测量,用以确定钻孔的三维位置。
*、主要技术特点1、***速旋转的三自由度框架式陀螺作为方位角定向和测量元件,零点漂移小,是磁性矿地区和铁套管的钻孔中测量方位角*理想的定向器件。
2、****度的双轴倾角传感器作为顶角的测量器件,经24位AD采样、数据处理后得到顶角数据。
3、由地面控制箱将方位、深度信号混合后传*计算机,计算机进行数据处理、保存、并画出三维轨迹图。
二、主要技术指标和参数
1、测量范围: | 顶角 0°~50° ; 方位角 0°~360°; |
2、测量*度: | 顶角测量误差: ±0.2°; 方位测量误差: ±5°(顶角≥1.5°); 方位漂移:每小时不大于12°; |
3、测量深度: | 1200m; |
4、工作电源: | AC 220V±10%,50Hz; |
5、整机功耗: | 约75W; |
6、环境温度: | -10~55℃; |
7、井下电缆: | 仪器使用四芯电缆(电缆内阻 < 85Ω/100m); |

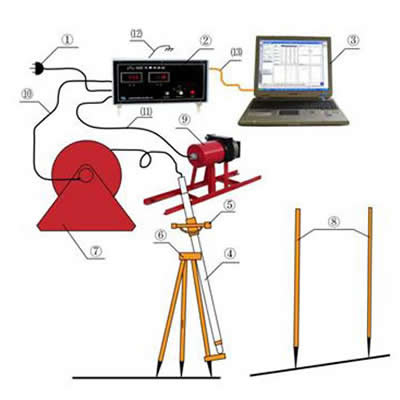

8、外形尺寸: | 井下测量探管:Φ50㎜×1880mm; 地面控制箱: 370㎜×290㎜×200mm; 三脚架: 950㎜×80mm。 |
注:笔记本电脑、绞车、线缆另配。 |
