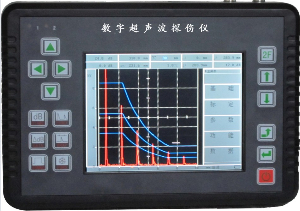

数字超声波探伤仪 HG-6330

参考信息

-----------以下"数字超声波探伤仪 HG-6330"相关信息来自网络,仅供参考不作购买下单依据------------

HG-6330数字超声波探伤仪探伤功能

●回波包络：实时检索并记录缺陷*高波；

●Φ值计算：直探头锻件探伤找准缺陷*高波自动换算；

●动态录制：实时动态高保真60帧无限时录制波形，并可存储、回放；

●缺陷定位：实时显示水平值L、深度值H、声程值S；

●缺陷定量：实时显示SL、EL、GL、RL定量值；

●实时显示孔状缺陷Φ值；

●缺陷定性：通过波形，人工经验判断；



HG-6330数字超声波探伤仪数据存储

●50个独立探伤通道，可自由输入任意行业探伤标准，方便存储、调用；

●3000幅探伤波形及数据，实现存储、调出、打印、与计算机通讯传输；

●200个动态不限时连续存储波形；

控制接口

高速USB接口与计算机通讯；

屏幕保护

待机时可关闭屏幕或显示字幕，省电并延长使用寿命；



HG-6330数字超声波探伤仪特点

●全程、连续、动态、高保真、大容量实时记录检测回波数据

●5.6”彩色液晶高分辨率640×480液晶屏；

●简洁的按键和菜单设计，操作方便；

●宽频低噪声放大电路，可匹配各种频率探头；

●脉冲强度：40～600V连续可调；

●SD卡设计，实时高保真无限时60帧录制动态波形，有限的空间无限的存储；

●仪器重量含电池只有0.9Kg ，外形尺寸为214×147×50mm；

●高性能安全环保锂电池可连续工作8小时以上，模块插接式；

自动化功能

●自动校准：自动测试“探头零点”、“K值”、“前沿”及“材料声速”；

●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；

●自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；

●自动增益：自动将波形调至屏高的80%，大大提高了探伤效率；

●自动录制探伤过程并可以进行动态回放，录制时间无限制；

●自动Φ值计算：直探头锻件探伤，找准缺陷*高波自动换算孔径Φ值；

●自动DAC、AVG曲线自动生成取样点不受限制，并可进行修正与补偿，满足任意探伤标准；

●自动分析并显示回放参数，自动生成探伤报告；





技术参数

●数字硬件采样频率：10bit/200MHz；

●脉冲强度：40～600V连续可调，调节步长40V

●阻抗匹配：80Ω、400Ω二档可选；

●工作方式：单晶探伤、双晶探伤、穿透；

●扫描范围：零界面入射～ 9999.9mm钢纵波；

●重复频率：25～1000Hz，连续可调；

●检波方式：全检波、正、负检波、射频波显示；

●工作频率：0.2MHz ～ 20MHz；

●衰减器精度：＜ ±1dB/12dB；

●增益调节：110dB（0.1dB、1 dB 、2dB、6dB步进）；

●声速范围：（100 ～ 20000）m/s；

●动态范围：≥ 36dB；

●垂直线性误差：≤ 2.5%；

●水平线性误差：≤ 0.1%；

●分辨力：＞40dB（5N14）；

●灵敏度余量：＞62dB（深200mmΦ2平底孔）；

●数字抑制：（0 ～ 99）%，不影响线性与增益；

●环境温度：（-20～70）℃

●相对湿度：（20～95）%RH



仪器配置：

仪器箱   一个

主机     一台

直探头   一支

斜探头   一支

电源适配器 一个

锂电池    一组

探头电缆   2根

USB通讯线缆 一条
