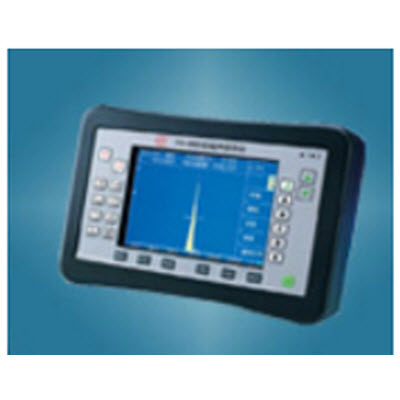

全数字超声波探伤仪 CTS-9003

参考信息

-----------以下"全数字超声波探伤仪 CTS-9003"相关信息来自网络,仅供参考不作购买下单依据------------

产品型号：

CTS-9003

产品类别：

超声波探伤仪

产品资料：

CTS-9003全数字超声波探伤仪 探伤仪器

范围

检测范围

　0.0 ～ 10000mm （钢纵波）。连续可调，*小步进值 0.1mm

声速

　1000 ～ 15000m/s，连续可调。内置21种常用的材料声速值

脉冲移位

　-20 ～ 3000μs

探头零值

　0 ～ 999.9μs

发射脉冲

发射脉冲类型

　负尖波

脉冲重复频率

　25Hz ～ 800Hz，自动、手动两种调节方式

发射强度

　强（600V）、弱（300V）两档

工作方式

　二种：单、双

阻尼

　四档：400、150、80、60Ω

接收放大

采样频率

基于硬件的实时采样频率，160MHz

在检测范围小于8mm（钢纵波）时，提高数字信号处理能力，使采样频率达到640MHz

增益

　0.0 ～ 110.0dB。步进值：0.1、1.0、2.0、6.0dB。提供智能加速调节功能

频带

　0.5 ～ 15MHz。分宽带、窄带两档

闸门

　双闸门，分别全屏幕可调

检波方式

　全波、负半波、正半波、RF（射频）

抑制

　0 ～ 99%

单位

　mm、μs

报警

报警方式

　硬件报警；可选择：进波、失波、DAC曲线报警

报警信号

　声光报警：蜂鸣器（声）、发光二极管（光）

显示

显示屏

高清晰度TFT彩色液晶显示屏

6.5"超大屏幕

高亮度且亮度可调

262144种颜色

显示区点阵数

640×480点阵

脉冲波形显示区点阵数：450×400。

屏幕刷新率

　60Hz

脉冲表现形式

　彩色，可选：空心、实心

控制与接口

键盘

薄膜面板

防水、防尘、防油污、耐酸碱、密封性强

微微凸起的按键，提供良好的触感

根据统计学原理及人体工学设计的薄膜按键位置

按键表面文字：标准符号、中文

菜单

中文菜单

常用参数项，单键直接控制

其他项，分门别类的体系设计

中文输入

汉字拼音输入法；大、小写字母，数字、特殊字符输入

键盘输入

单手控制

操作方式类似手机。

探头接口

两个位于仪器顶部Lemo 00#探头插座

如客户希望探头接口为Q9，可在订单中说明

计算机、打印机接口

高速USB接口

RS232串行接口

25针并行打印接口

数据的存储

快捷通道

10个快捷通道

可预存10个通道探伤参数

可编辑、存储、调用、浏览

快捷通道的编号显示在波形区的前面，清晰的反黑体字符表示

配合快速地更换探头，免去繁琐的仪器调节过程

参数、探伤报告

*多可存储1000套探伤报告（含波形）

波形可调用出来，显示在屏幕的背景上，同实时波形对比

可存储、调用、浏览、打印、通讯；

可编辑探伤报告的文本项：文件名称、操作人员等

连续的波形记录

录像方式连续记录屏幕上的波形

连续记录时间持续24分钟；

可回放

辅助功能项

冻结

冻结A扫描波形

冻结后，与波形的高低、位置无关的参数可以调节

冻结后的波形可以置于波形显示区的背景上，用来与实时波形对比

单键直接控制

峰值

捕获闸门内的波形*高点

显示*高点的波形幅度

用于标定、检测过程中找到人工伤或缺陷的*高波

单键直接控制

包络

　显示闸门内波形的包络线

扩展

闸门内的波形扩展到整个波形显示区

用于观察波形的细节

存储快捷键

单键控制

自动增益

新颖的波形幅度调节方式，自动将波高调节到预设高度

预设高度范围：5% ～ 100%

波形对比

可将冻结的波形置于显示屏背景上

可将存储后的波形回放后置于显示屏背景上

将实时的波形与背景上的波形对比

标定

可自动标定直探头的零值

自动标定斜探头的零值、K值（折射角）

缺陷的定位

直探头工作状态下，显示缺陷的深度

斜探头工作时，显示缺陷的水平、深度、声程、波次

缺陷的定量

普通检测模式，显示波形的幅度（%）

DAC检测模式，显示波形的幅度（%）、超过SL的dB数

AVG检测模式下，显示幅度（%）、当量（Φ值）

裂缝自动测高

自动计算焊缝等工件中裂缝的高度

抑制的特点

线性抑制，不影响仪器的垂直线性等指标

屏幕保护

省电，延长电池供电时间

与探头的匹配

仪器提供两档发射强度、四档匹配阻尼

匹配国内外各种的探头

以获得*佳的灵敏度、分辨力，且防止接收波形的失真

曲面修正

适用于内、外曲面的检测

根据曲面的直径自动修正缺陷位置的检测结果

DAC曲线

（见图A）

距离波幅曲线，*多可记录99个点

每个点可编辑、删除，可插入点

三条附加的曲线（如评定线、定量线、判废线）

可选择折线连接各点、平滑的曲线连接各点

根据dB、范围等的改变而移动

可创建、编辑、存储、删除、调用

AVG曲线

（见图B）

适合锻件等工件的探伤

只需记录一个参考点

可根据参考点的平底孔直径，获得其他当量的AVG曲线

可创建、编辑、存储、删除、调用

性能指标

垂直线性误差

　≤3%

水平线性误差

　≤0.1%

灵敏度余量

　＞60dB （200Φ2平底孔）

分辨率

　＞36dB

动态范围

　≥32dB

电噪声电平

　＜10%

超声波探伤仪汕头CTS-9003软件的可拓展性

　可根据不同用户、不同行业的要求，加入特定的探伤工艺。

其他项

电源

　两种供电方式

　1. 大容量锂电池，无记忆效应、连续工作6小时以上

　2. 220V交流电（配电源适配器）

充电器

（电源适配器）

　可边充电、边连接仪器工作

环境温度

　-30℃～ 60℃

尺寸

　250mm×186mm×59mm

重量

　约2Kg
