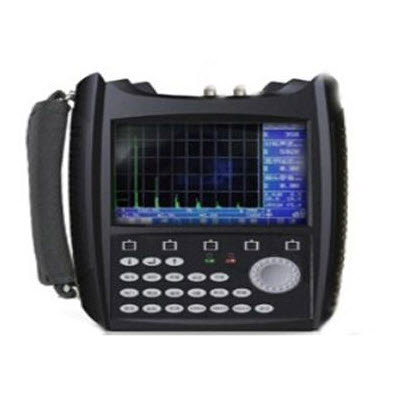

SH610数字超声波探伤仪

一、产品概述

SH610超声波探伤仪专为满足无损检测工程人员使用而设计,同时使用A扫和B扫两种扫描模式，能快速准确无损伤地检测,定位,评估和诊断各种损伤,焊接缺陷，裂纹,夹杂,工件内部气孔等缺陷进行无损检测。广泛应用于锅炉, 压力容器航天,军工,船舶制造,汽车,机械制造,冶金,金属加工业、钢结构、铁路交通、核能电力和高校实验室。

二、功能特点

l100个独立探伤通道，可自由设置和存储多种探伤工艺和标准，现场探伤无需携带试块，工作效率高；

l方波脉冲发生器：幅值和脉宽可调，适用于探测不同材料，不同深度工件的缺陷；

l具备A扫和B扫两种扫描方式；

lDGS（AVG）曲线适用于锻件等工件的探伤；

l具备闸门内峰值自动捕捉功能；

l拥有直探头、斜探头自动校准功能，使用简单方便；

l曲面修正功能根据曲面的直径自动修正缺陷位置的检测结果。

l超高亮TFT显示屏，强光，弱光环境，阳光下可清晰显示；

l具有波峰记忆和回波包络功能

l全中文触摸式键盘，操作过程全中文提示。操作简单易学；

l主菜单，子菜单在同一窗口显示。无需寻找，一目了然。操作简单方便；

l可将波形和通道参数直接存储到U盘中，也可通过盘-盘拷贝的形式将已存储在 探伤内的数据一次倒入U盘中，然后通过上位机软件对波形和数据进行处理；

l可连接打印机，打印探伤报告和探伤波形；

l大容量锂电池，低功耗设计，可连续工作20个小时以上；

l具备录像功能，探头接口防护。

三、技术参数

检测范围

 0～9999mm

声速范围

 1000 m/s～9999m/s

增益范围

 0dB——110dB

显示延迟

 -20μs——+3400μs

探头零偏

 0μs——99.99μs

探头频率

 0.1MHz——20 MHz

探头阻尼

 100Ω、150Ω、200Ω、500Ω

重复频率

 10Hz——1000Hz

灵敏度余量

 ≥66dB(深200mmφ2平底孔)（D：200mm，FBH：φ2）

分 辨 力

 ≥44dB

线性抑制

 0——80%

垂直线性误差

 ≤2%

水平线性误差

 ≤0.1%

动态范围

 ≥36dB

脉冲类型

 方波

脉冲强度

 多级可调

脉冲宽度

 50ns——1000ns

电源

 12×3.7V（锂电池）

环境温度

 -20℃——50℃

环境湿度

 20%——95%RH

四、基本配置

序号

 物品名称

 规格型号

 数量

1

 主机（带腕带）

 SH610

 1

2

 锂电池

 12×3.7V

 2

3

 充电器

 CD20L02QF

 1

4

 接头连接电缆

 1m

 2

5

 直探头

 2.5MHzΦ20

 1

6

 斜探头

 2.5MHz13×13K2

 1

7

 耦合剂

   1

8

 皮套

   1

9

 仪器背带

   1

10

 合格证

   1

11

 操作手册

   1

12

 上位机软件光盘

 含盘盒

 1

13

 MINI-USB数据线

   1

14

 装箱清单

   1

15

 保修卡

   1

16

 包装箱

   1
