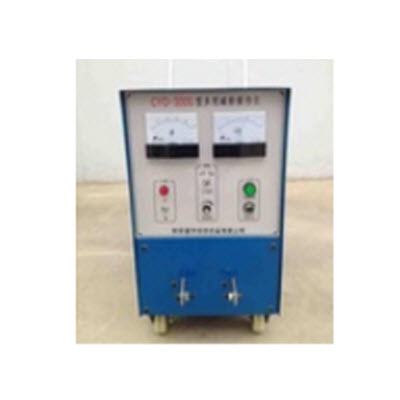

移动式磁粉探伤仪 CYD-3000

参考信息

-----------以下"移动式磁粉探伤仪 CYD-3000"相关信息来自网络,仅供参考不作购买下单依据------------

主要技术指标

CY-500

CY-1000

CY-2000

CYD-3000

CYD-5000

交流磁化电流

峰值

有效值

峰值

有效值

峰值

有效值

峰值

有效值

峰值

有效值

0-700A

0-500A

0-1400A

0-1000A

0-2000A

0-1400A

0-3000A

0-2100A

0-5000A

0-3500A

半波直流磁化电流

-

-

-

-

-

-

0-2000A

0-1000A

0-4000A

0-1600A

退磁电流

0-700A

0-500A

0-1400A

0-1000A

0-2000A

0-1400A

0-3000A

0-2100A

0-5000A

0-3500A

电　　源

单相220V

两相380V

重　　量

7KG

16KG

23KG

55KG

120KG

一、概述

1．用途

CYD-3000多用磁粉探伤仪是便携式磁力探伤仪，是小车式磁粉探伤设备。它根据磁化原理设计制造而成，符合JB/T8290-1998《磁粉探伤机》标准。适用于机械、汽车、航空、内燃机、铁道等行业对铁磁性材料制成的零件的无损检验。能发现零件内外表面及近表面因铸造、锻压、拉伸、淬火、研磨、疲劳而产生的裂痕以及夹渣等极细微的缺陷（深离零件表面的缺陷不可用此法检查）。能对被探伤工件进行交流磁化和退磁，能用作外加法磁力探伤和剩磁法磁力探伤；能固定在车间或实验室使用，也能携带到探伤现场使用；配以附件，能使各种零件的异形部位获得合适的磁化；能使大尺寸零件分段局部磁化。

 2．原理

    该设备磁化电源的主电路采用可控硅无节调压电路，利用隔离主变压器以低电压大电流方式输出，对工件进行磁化，从而就可检查出工件表面和近表面因锻压、拉伸、淬火、研磨、疲劳而引起的裂痕及夹渣等细微缺陷。

 控制电路采用集成电路技术，利用改变可控硅导通角来调整主电路输出电流的大小，磁化电流连续可调，并具有断电相位控制功能，既可用于连续法探伤，又可用于单方向磁化时的剩磁法探伤。自动退磁能从所用磁化电流自动渐降到零，使剩磁消失，操作方便、效果好，仪器利用调整可控硅导通角的大小来调整磁化、退磁电流的大小，设计合理，工作可靠。

本机的输出电压低于36V，因此不会对人体构成电的伤害。

 3．磁粉探伤基本原理

 自然界中磁力线总能保持其连续性。当铁磁性工件放在使其饱和的磁场中时，磁力线便会被引导通过工件。如果磁力线遇到工件材料上的不连续（即裂纹、夹渣、气孔等缺陷），而磁力线为了保持自己的连续性，则必须绕过这些缺陷。

 若这些缺陷位于材料的表面或近表面，但由于工件中的磁力线已达到饱和状态，则磁力线就会绕过这些磁导率较低的（磁阻较大）区域而泄漏出工件表面形成“漏磁埸”。这样在缺陷的两侧便会产生磁极,将磁粉（或磁悬液) 喷洒于有缺陷工件表面，则缺陷磁极吸引磁粉，便可形成明显可见的线状或点状堆积。

    必须说明，工件经磁化后并不是所有的缺陷都能显示。当缺陷方向平行于磁力线时，磁力线就不能泄漏出工件表面，只有当磁力线与缺陷延展方向互相垂直或成一定夹角时，缺陷才能显示出来。

    如缺陷离工件表面较深，磁力线虽然也能形成弯曲，但还不致于暴露在工件表面之外，则不会产生较大的“漏磁埸”，因此此刻的缺陷显示可能较弱或完全不显示。

二、 设备的主要技术指标

1．1磁化电流：  AC    0－3000A （峰值）    连续可调

                    带断电相位控制功能

 2．剩磁稳定度：     单方向磁化  ±5％

 3．磁化效果：      工件表面用A型15/50试片贴面，显示清晰

 4．电源:          二相三线  AC 380V±10%  50HZ  *大约 60A

 5. 暂载率:        ≥10%

6.输出负载条件：95m㎡铜芯软电缆3.4m两根

三．控制电路工作原理

 该机电路原理图见附图。将电源电缆插头插入仪器插座，将电缆的三相四线插头插入电网配电板插座，接通配电板开关，仪器主电路已接通电网。打开电源开关S1，控制电路接通，电源指示灯亮。本机主控电路部分的可控硅V1、V2及主变压器T1构成磁化主电路。磁化电流的大小由触发电路通过改变V1、V2的导通角来实

 A指示磁化电流的大小。

 可控硅触发电路的触发信号分别由AP1产生，RP1为电流调节电位器，调节其输出脉冲的移相角。

 AP1的电源由电源变压器T2提供。

可控硅触发电路电原理图见附图。

 AP1是可控硅触发电路板，该板上的电路主要由以下几部分组成：

1． 12V直流电源

2． 脉冲同步电路

3． 移相电路

4． 脉冲形成电路

5． 断电相位控制电路

6． 光电耦合隔离电路

7． 放大驱动电路等组成

  该电路具有结构简单，性能可靠，带断电相位控制功能等特点。

四．搬运、开箱和安装前的准备

1．开箱

    开箱时应按照装箱单检查设备、附件、备件是否齐全，机器突出部位有无损坏。

2．安装

  安装前的准备

     将三相电源布置到探伤机摆放位置，并在设备附近应设置合适的电源总开关。把自支杆探头固定到电缆线上，把电缆线另外两头连接到探伤仪前侧铜排上。把电源插头P28旋紧。

五．设备安装注意事项

 本设备应在清洁干燥，无粉尘，无污染，无腐蚀性气体，通风良好的环境中放置和使用, 避免阳光直射和剧烈冲击碰撞。

 本设备适应环境温度：－10°C～＋40°C，相对湿度：≤85％。

并且电源进线截面应 ≥ 6mm2。

   使用本设备在安全上必须注意的问题:

1．设备的外壳必须具有良好的接地！！！

2．探伤机在进行磁化操作时会对外辐射较强磁场，对某些不能在强磁场中工作的仪器和设备，必须移开或加强屏蔽。

3．本机采用二相380V交流电供电.二相380电源接到插座上，接线时检查对应插头接线。

4．电网中不应存在有强烈的中频干扰，以免损坏电器元件，影响设备正常工作。

六．面板及按钮功能

    电源“开关”： 为工作电源开关， 右旋为开，左旋为关

   “KA”   表：  指示磁化电流大小

   “电流调节”：  调节磁化电流的大小

   “工    作”：  “充磁退磁”转换开关在“充磁”位按“工作”按钮可对工件上磁，“退磁”位按“工作” 按钮可对工件进行自动衰减式退磁。
