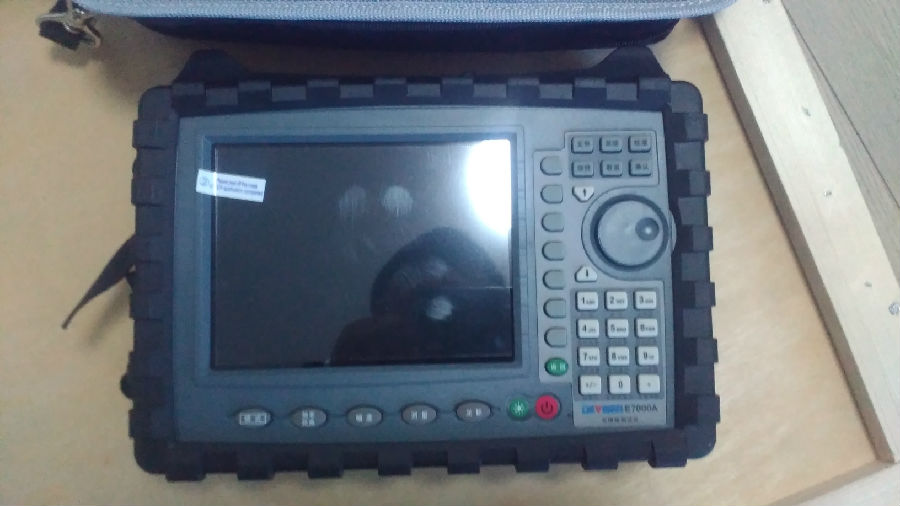

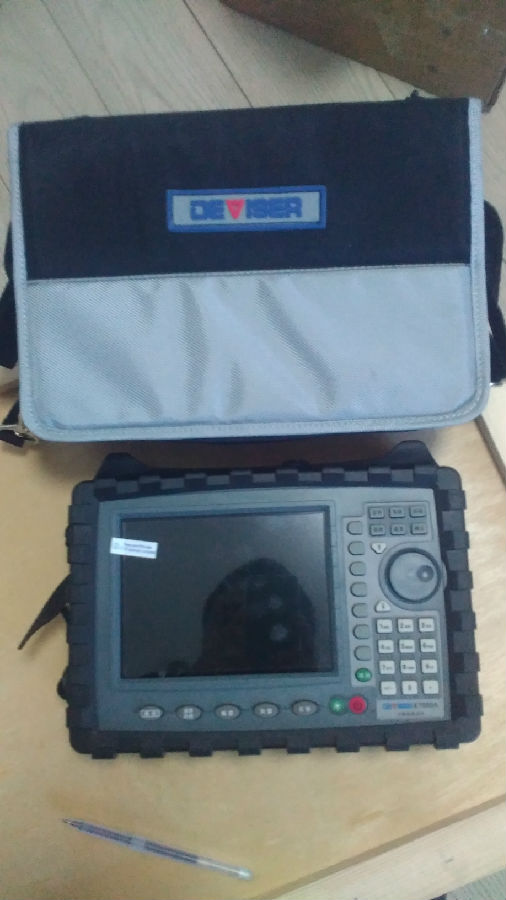

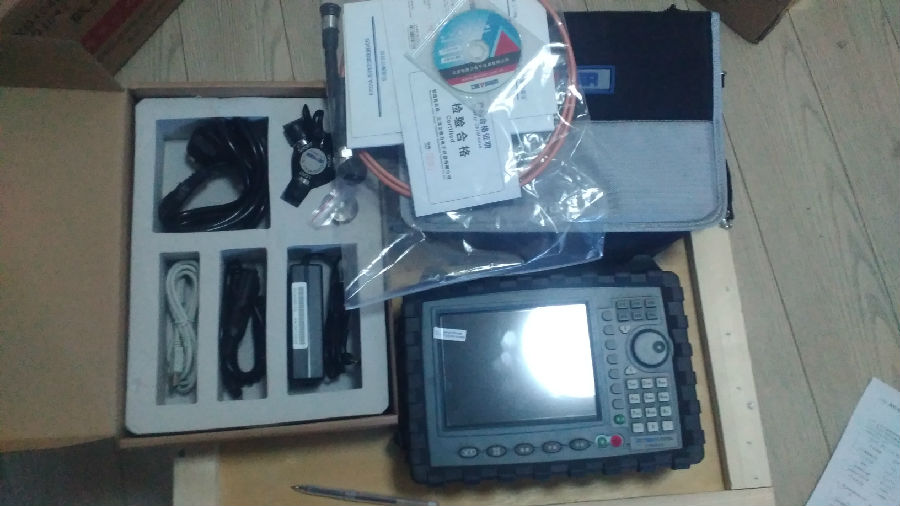

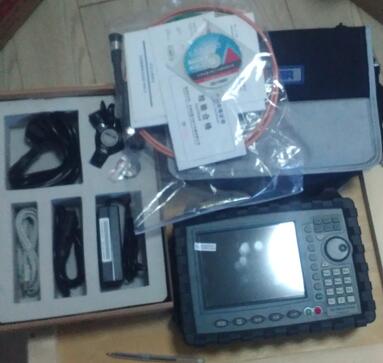

　　手持天馈线测试仪E7000A

　　德力 手持天馈线测试仪E7000A介绍：

　　E7000系列提供标准的回波损耗和驻波比测试功能，校准后回波损耗动态>42dB，为精确标定电缆和天线系统指标提供了保证。

　　德力 手持天馈线测试仪E7000A功能特点：

　　回波损耗(Return Loss)和VSWR

　　E7000系列提供标准的回波损耗和驻波比测试功能，校准后回波损耗动态>42dB，为精确标定电缆和天线系统指标提供了保证。

　　电缆损耗(Cable Loss)

　　测量馈线系统的距离损耗情况，并自动根据测试数据得到馈线系统的平均损耗结果。

　　故障定位(DTF)

　　故障定位用于查找馈线系统的链接故障，并准确找到故障的位置。E7000系列提供DTF功能，查找微小的回波变化情况。E7000提供2种曲线方式：DTF-回波损耗和DTF-VSWR。 史密斯图

　　E7000系列提供史密斯图分析功能，定量分析阻抗频率分布指标，为调整天馈线系统的匹配提供了有利保障。

　　多功能测试画面

　　E7000提供2条曲线同时显示功能，用户可以在同一画面下同时观测2条不同的测试曲线，节省了操作时间。

　　传输测量选件

　　基站中常用多功器、放大器等部件，多幅天线间也需要隔离度等测试，E7000系列配备频谱分析模块，能够提供传输测量，满足基站的调试和日常维护

　　功率测量选件

　　E7000系列配备功率机选件;

　　频谱测量选件(E7000-SA选件)

　　E7000系列可以配备频谱分析选件。选件提供频谱扫描、干扰查询、信道率、 ACPR、信号占用带宽分析等功能。

　　德力 手持天馈线测试仪E7000A技术参数：

　　指 标 E7000A E7100A

　　频率范围 25MHz ～ 4400MHz 25MHz ～ 6100MHz

　　频率分辨率 1kHz

　　频率精度 ±5ppm

　　输出电平 0dBm

　　扫描速度 1.5ms/点

　　数据点 137,275,551,1102,2204

　　抗干扰

　　频率 0 dBm 载波频率±10kHz之内

　　频道 +17 dBm @ 载波频率±10MHz之外

　　方向性(校准后) >42dB

　　回波损耗

　　范围 0.00-60.00dB

　　分辨率 0.01dB

　　驻波比

　　范围 1-65

　　分辨率 0.01dB

　　电缆损耗

　　动态范围 0.00-30.00dB

　　分辨率 0.01dB

　　DTF

　　回波损耗范围 0.00-60dB

　　驻波比范围 1-65

　　距离范围 =(点数-1)/(span×2) × Vp(传播速度因子) × C(光速)Span=频率扫描宽度

　　分辨率(m) =Vp(传播速度因子) × C(光速) /(span×2)

　　点数 137,275,551,1102,2204

　　其他

　　连接器类型 N型阴头

　　输入阻抗 50Ω

　　显示器 6.5英寸TFT LCD，640*480分辨率

　　扬声器 内置

　　数据接口 1个USB2.0接口，1个mini USB接口，1个10M/100M LAN口

　　存储空间 内置1GB存储空间，>2000条存储曲线

　　语言 中文、英文

　　工作温度 -10℃～+55℃

　　存储温度 -40℃～+71℃

　　重量 3kg

　　体积(长×宽×厚)mm 258×173×74

　　供电

　　电池 11.1V，5AH

　　电池供电时间 >4.5小时

　　外部适配器输入 15-19VDC

　　适配器交流输入 100-240VAC, 50-60Hz

　　语言 中文、英文

　　频谱选件(E7000-SA)指标

　　频率相关指标

　　老化速度 ±1 x10-6/year

　　稳定性 ±2 x10-6

　　温度稳定性 ±2 x10-6 (0 ～ 50)℃

　　频率分辨率 10Hz

　　频标计数精度(信噪比为25 dB,分辨率带宽(RBW)/扫宽= 0.01)

　　计数精度 ±2 x10-6±1

　　分辨率 1Hz

　　频率扫描宽度

　　范围 0Hz(零带扫宽)，1KHz ～ 3000MHz

　　扫描时间和触发方式：

　　扫描时间范围 20ms ～ 250s(频率扫描宽度 ≥ 200 Hz)

　　20μs ～ 250s(频率扫描宽度= 0 Hz)

　　时间精度 <±1%

　　触发方式 自由触发、单次触发、视频触发、行触发

　　分辨率带宽

　　范围 1KHz～3 MHz 1-3步进 30Hz、100Hz、300Hz(选件)

　　带宽精度 <±15%

　　选择性 (60dB/3dB 带宽比)：< 5:1

　　视频带宽

　　范围 30Hz ～ 1MHz 1-3步进

　　稳定性

　　相位噪声 典型值< -110 dBc/Hz @连续信号偏移100kHz

　　典型值< -90 dBc/Hz @连续信号偏移10 kHz

　　幅度指标

　　衰减器

　　范围 0dB ～ 50dB

　　步进 5dB

　　三阶互调截获点(TOI) 典型值 > 15dBm

　　显示平均噪声电平(无信号输入，0dB衰减，30kHz RBW，100Hz VBW，采样值检波)

　　放大器关闭

　　≤-105dBm,1 MHz～1GHz

　　≤-100dBm,1GHz～3GHz

　　放大器打开

　　≤-115dBm,1 MHz～1GHz

　　≤-110dBm,1GHz～3GHz

　　杂散信号响应范围

　　二次谐波 <-60 dBc -20dBm单音混频器输入，放大器关闭

　　三阶互调 <-70 dBc -20dBm双单音混频器输入，信号间≥1MHz,放大器关闭

　　剩余响应 ≤-85dBm 1MHz～3000MHz(无信号输入，衰减器为0)

　　显示范围

　　对数刻度 0.1 ～0.9 dB/格，0.1dB步进;1～40dB/格，1dB步进

　　线性刻度 10格

　　刻度单位 dBm, dBmV, dBμV, mV

　　频标读数分辨率 0.03 dB 对数下 参考电平的0.03% 线性下

　　轨迹 三条轨迹输出

　　检波方式 采样值、正峰值、负峰值、普通值、平均值

　　频标功能 峰值、下一峰值、频标到中心、频标到参考等等

　　频标显示 普通、差值、固定、频率计数

　　参考电平 -130 dBm— +40dBm

　　电平精度 典型值≤±1.0dB@+25±5℃

　　分辨率带宽切换精度 典型值<±0.1dB

　　输入衰减器切换精度 典型值<±0.3dB
