数显万能工具显微镜 HG13-19JC

尊敬的用户:根据《医疗器械监督管理条例》企业经营医疗器械提供相关经营资质,谢谢配合!

订货号:108048
分类编号:2172
型号:HG13-19JC
询价热线: 021-50758086 50308503
尊敬的供应商,如果您对展示该产品有异议,请至电:400-034-1688我们将在第一时间处理!

服务项目

找维修

找配置

找授权

找证件

找寰熙

立即咨询

关注寰熙
微信扫码

数十万医疗设备随时查!
test

产品说明


参考信息


-----------以下"数显万能工具显微镜 HG13-19JC"相关信息来自网络,仅供参考不作购买下单依据------------

产品介绍:

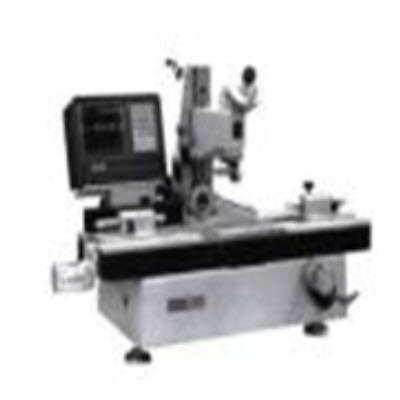

19JC数显万能工具显微镜以直观的数字显示和数字打印方式取代了普通万工显的目视读数方式,以影像法和轴切法按直角坐标与极坐标精确地测量各种零件,是机械加工企业、电子制造业、计量测试所广泛使用的一种多用途计量仪器。

产品用途:

 测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。

 测量外螺纹(螺纹塞规、丝杆和蜗杆等)的中径、大径、小径、螺距、牙型角。

 测量齿轮滚刀的导程、齿形和牙型角。

 测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。

 主显微镜配有多种目镜和物镜、视场宽、成像清晰。

 采用光电数显技术,精密光栅尺作为测量元件,测量长度以数字显示,直观、方便。

 本仪器主显微镜可左右偏摆,特别适于测螺旋零件。

 以非接触测量为基本方法,透、反射照明,内、外轮廓可测。

 附件多,使用面广。

技术指标及规格:

(一)测量范围与分度值

 (1)X,Y坐标 (6)光学分度头

 测量范围: 测量范围: 360度

X: 200毫米 Y: 100毫米 分度值: 1分

 分度值(数显读数): 0.0005毫米 (7)光学定位器:

(2)瞄准显微镜 测头直径(实际直径值的极限,检定误差不大于0.0005毫米): φ3±0.1毫米

 升降行程: 120毫米

 力臂倾斜范围: 左右各15度 测量力: 8~14克

 分度值: 10分 *大测量深度: 15毫米

 照明光阑调节范围: φ3~φ32毫米 8)玻璃工作台:

 分度值: 1分 玻璃台面尺寸: 215X130毫米

 (3)测角目镜 (9)顶针架:

 角度测量范围: 360度 *大夹持直径:φ180毫米

 分度值: 1分 *大夹持长度:被测件直径<=55毫米时:750毫米

 (4)轮廓目镜

 角度测量范围: ±7度 被测件直径〉55毫米时:600毫米

 分度值: 10分 (10)高顶针架

 圆弧分划板:

曲率半径R0.1~100毫米

 梯形螺纹螺距t2~20毫米 *大夹持直径:φ180毫米

 *大夹持长度:600毫米

 (5)光学分度台: (11)星架

 测量范围: 360度 左V型架前后调节范围:前后各5毫米

 分度值: 10秒 右V型架高低调节范围:向上15毫米

3毫米玻璃台面直径: φ106毫米 向下3毫米

 (12)*大承载量:40公斤

(二)测量精度

 温度要求: (3)双像目镜

 (1)工作室的温度应为20±2℃; 合像的不稳定性不大于0.0005毫米

 (2)工作室的温度变化每小时不超过1℃ 合像的不正确性不大于0.001毫米

 (3)被测量和仪器的温度差不超过0.5℃ (4)光学分度头

 在满足所规定的温度要求的条件下,仪器有如下的保证: *大不准确度 不大于1分

 (1)X,Y坐标 (5)光学分度台

 用玻璃毫米分划尺进行检定时,仪器的*大不准确度: *大不准确度 不大于30秒

0级:(1+L/100)um [式中L----测时长度,单位mm] (6)光学定位器

 (2)测角目镜: 测量的不稳定性 不大于0.001毫米

 测量的不准准确性 不大于0.0015毫米 测角角度的*大不准确度 不大于1 分

(三)光学参数

 物 镜 放 大 1x 3x 5x

总放大倍数 用测角或轮廓目镜 10x 30x 50x

用双像目镜 15x 42x 65x

物方视场(毫米) 用测角或轮廓目镜 φ20 φ6.5 φ4

用双像目镜 φ13 φ4.7 φ3

工作距离(毫米) 用测角或轮廓目镜 81 90 65

用双像目镜 47 85 63

 (四)仪器净重和外形尺寸

 主机净重:250kg

外形尺寸:(X x Y x Z) 980 x 1020 x 640 毫米


-----------以上信息仅供参考不作为下单依据------------
