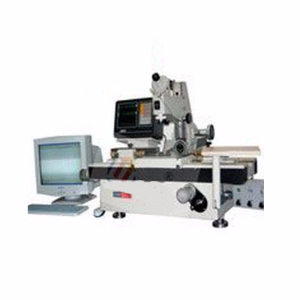

万能工具显微镜 MC007-19JPC

1．测量范围与分度值
   X   Y坐标     测量范围：            X   Y向：      200 × 100 毫米
                 分度值：              数显读数：      0.0005毫米
   瞄准显微镜    升降行程：            120毫米
                 立臂倾斜范围：        左右各15度      分度值：10分
                 照明光阑**范围：    Φ3～Φ32毫米     分度值：1毫米
   测角目镜      角度测量范围：        360度           分度值：1分
   轮廓目镜      角度测量范围：        ± 7度          分度值：10分
                 圆弧分划板：          曲率半径：      R 0.1～100毫米
                 螺纹分划板：          普通螺纹螺距：  T = 0.25 - 6毫米
                                       梯形螺纹螺距：  T = 2 - 20毫米
   光学分度台    测量范围：            360度           分度值：10秒（投影读数）
   （选购件）    玻璃台面直径：        Φ106毫米
   光学分度头    测量范围：            360度           分度值：1分
   光学定位器    测头直径：            Φ3 ± 0.1毫米（实际直径值的*限检定误差不大于0.5微米）
                 测量力：              8 - 14克
                 *大测量深度：        15毫米
   玻璃工作台    玻璃台面尺寸：        215×130毫米
   顶针架        *大夹持直径：        Φ100毫米
                 *大夹持长度：        被测件直径 ≤55毫米时：750毫米
                                       被测件直径 ＞55毫米时：600毫米
   *顶针架      *大夹持直径：        Φ180毫米
                 *大夹持长度：        600毫米
   V形架         左V形架前后**范围： 前后各5毫米
                 右V形架*低**范围： 向上15毫米；向下3毫米
   *大承载量    40公斤
2．仪器*度
   温度要求      ⑴ 工作室的温度应为20 ± 2 ℃
                 ⑵ 工作室的温度变*每小时不超过1 ℃
                 ⑶ 被测件和仪器的温度差不超过 0.5 ℃
   在满足所规定温度要求的条件下，仪器有如下保证：
   ① X  Y坐标  用玻璃毫米分划尺进行检定时，仪器的*大不准确度：
                 0*：（1 + L / 100）μm  式中L = 测量长度 单位：毫米
   ② 测角目镜   测量角度的*大不准确度：不大于1分
   ③ 双像目镜   合像的不稳定性：        不大于0.0005毫米
                 合像的不正确度：        不大于0.001毫米
   ④ 光学分度头 *大不准确度：          不大于1分
   ⑤ 光学分度台 *大不准确度：          不大于30秒（选购件）
   ⑥ 光学定位器 测量的不稳定性：        不大于0.001毫米
                 测量的不准确度：        不大于0.0015毫米
3．仪器重量      主机净重：              约250公斤
   外形尺寸      x × y × z ：          980 × 1020 × 640 毫米
