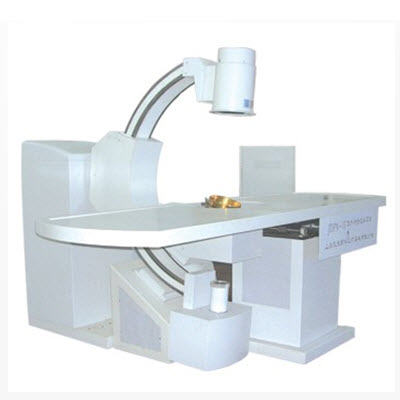

产品说明 (高频移动式C形臂X射线机定位 单波源 )
一、主 要 用 途
泌尿系结石碎石。
二、治 疗 的 适 用 对 象 及 疗 效
1、对2cm以下泌尿系结石,一次碎石成功率≥95%,碎石总有效率≥100%。
2、对胆功能正常,单个直径≤3cm结石,碎石总有效率≥95%。
3、本设备适用身高1-2米,体重≤130千克,无严重心脏、肾脏、肝脏疾病的病人。
三、正 常 工 作 条 件
1、环境:外界温度12-38℃,相对湿度45-88%,大气压强80-106kPa。
2、电源:Ac3×380v±10%,50±1HZ,Pw≥20KW
3、空间:主机房面积≥20m2,高度>2.5m,楼面承重>480kg/m2
4、 地线:要求二套独立地线,接地电阻≤3欧姆
四、冲 击 波 发 生 器
(1)冲击波源可沿焦点弧面运动。
(2)冲击波源可方便移离治疗床下,与拍片、透视、手术等使用时不干涉。
(3)冲击波源可与液电冲击波源兼容(互换选一)。
五、定 位 系 统
采用X线及B超双定位系统。
1、X线定位,采用球面运动C臂单X线双向透视定位。
(1)9寸东芝影像增强器(可选配一体化东芝9寸三视野或者泰雷兹9寸三视野增强器)
(2)高清晰度CCD摄像机
(2)X线透视条件,球管电压40~120KV,电流0~4.2mA。
2、B超定位(B超为选配件):
(1)环冲击波源锥形运动B超探头定位装置。
(2)电子数字自动测焦距离。
(3)图像分辨率X≤2mm,Y≤3mm。
3、配备碎石病历管理系统,可储存图像、编辑图像、打印病历和图像,图像导出、导入等,在网络支持下,可进行远程会诊。
六、操 作 系 统
1、带隔室操作及床边操作系统。
2、平面直角1000线高清晰度数字多功能监视器,末侦图象冻结,储存8级降噪等功能。
3、碎石能量无级调节。
4、碎石放电频率可自由调整。
5、国际化的操作图面指示,长寿命轻触按钮控制。
6、全中文指示操作面板,图形文字一目了然。
七、机 械 参 数
1、治疗床运动幅度上下、左右、前后分别为180mm、180mm、80mm。小范围设置,更有利于医护人员一步到位,避免范围太大而加大操作时间和寻找结石工作量。
2、治疗床全采用淡化机械处理,30年保证不生锈。
3、治疗床各向运动精度 ≤1mm。
4、定位系统,冲击波源运动过程引起第二焦点定位误差 ≤2mm。
5、治疗床承重 135Kg。
总电源
1. 电源:380V±10% (50HZ±1HZ)(三相四线制)
2. 容量:大于20.*好27KVA; (用户配电箱的线电流60A)
3. 安全接地电阻:≤ 3Ω
冲击波发生系统:
(1)冲击波发生器性能:
a.工作焦点与反射体上端口平面的距离: 132土2mm 精确缩小范围,一步
到位,越是进口设备范围越小,说明精度高,减少医护人员工作量。
b. 工作焦点的冲击波聚焦范围:
1型(液电式)
2型(电磁式)
3型(双波源)
径向
≤ 7.0mm
≤10mm
1、2型任选一
轴向
≤12.5mm
≤80mm
1、2型任选一
c. 目标位置的定位精度: ±3mm(监视器屏幕尺寸)
d. 工作焦点的冲击波半高脉宽:< 1μs
e. 工作焦点的冲击波前沿: < 0.5μs
f. 冲击波的*大收缩压力: 20~50 MPa
冲击波的*大膨胀压力: 6~10 MPa
g. 高压电容总能量: 55~130焦
h. 结石粉碎后*大颗粒: ≤3mm
(2) 冲击波高压调节范围: 15~18.5kV土0.5kV
(3) 冲击波脉冲触发控制
a.触发方式: 手动、自动或R波同步触发
b.计数方式:数码显示,自动累计计数,自动时每200次暂停。
c.触发频率:30—65 次/分钟
高性能X线发生系统:
1.X线高压范围:
2.X线电流范围
主要参数指标
选配一
选配二
选配三
频率分类
工频
高频
高频
功率
27千瓦
3.5千瓦
5.0千瓦
电压*大范围
50-100
40-110
40-120
高频电压范围很大,根据实际需要可以调整
电流*大范围
摄影200mA
透视0-6 mA
摄影60 mA
透视0-6 mA
摄影70 mA
透视0-6 m
3、影像增强器: 9"影像增强器 可选择9寸三视野一体化东芝或泰雷兹
系统分辨率 ≥14LP/CM
47/95万像素高清CCD系统
治疗床: 前后120±5mm;左右120±5mm;上下80±5mm
电极:放电次数 ≥4500次(多个病人)
电磁盘:≥100万
配置清单:
冲击波源(液电和电磁选一) 高纯度红铜抽取而成,非劣质不锈钢 1套
高频X线定位系统 1套
高频C形臂X射线机 1套
一体化组合式X线球管 1套
体化高压发生器 1套
9英寸影像增强器 1套
韩国君王原装进口密纹滤线珊 1套
14英寸医学专用监视器 1套
碎石影像处理系统 1套
操作台 1套
高配WATER公司CCD 摄影机 1套
回环式B超声定位支架 1套
可作三个自由度移动的治疗床 高精度限位器控制 1套
控制台(采用进口三菱可编程序控制器) 1套
电器控制柜 立式分类别布线控制 1套
电脑图像工作站(含激光打印机) 1套
电脑 1套
激光打印机 1套
病例管理软件 1套
数据线 1套
高敏感度图像采集卡 1套
电容箱 1套
水囊 1套
工具箱 1套
对讲系统 1套
用户手册 1套
汕头CTS-260B超(选配) 1套
铅衣 2套
