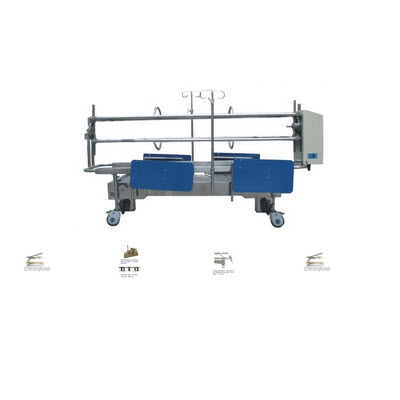

981-DDF型全电动烧烫伤翻身手术治疗床
‖设备特点‖
· 全优质不锈钢结构。精心制作,坚固耐用。
· 床面可连续0-360度单双侧任意电动翻转。
· 在突然停电的情况下,一人可独立完成翻身操作,转动轻便,安全可靠。
· 采用国内独有的折叠转盘专利技术,医生可在不移动病人的情况下进行头部取皮、植皮及整形手术。
· 该床铺前端配有独立三角支撑结构,*大限度的保持床面平整。
· 床的前后两端既可同时电动升降,也可分别电动升降,以便调整病人体位。床的前后两端,可调适合于临床治疗的*佳角度。
· 搁手搁脚板可前后、左右、上下自由移动,锁紧牢靠。
· 搁手搁脚板末端向上抬起可调节角度为0-30度,方便病人上下肢抬高,避免病人上下肢充血,促进患肢血液回流,减轻水肿,减少局部压迫,方便手术和换药。
· 床体两端的转盘中间各设有一个圆孔,可供输氧管、鼻饲管和导尿管等穿过,而不用在翻身时取下,以免给患者造成二次痛苦,且又减轻了医护工作者的工作强度。
· 两床面均设计有大小便口,在治疗中可使会阴部完全暴露。既方便了会阴部的清洗与治疗,又可以防止会阴部的创面感染,并可使患者大小便更加轻松方便。
· 双侧输液架两级可调升降,前后自由移动,锁紧牢靠。
· 配有备用支撑结构,*大限度的保持床面平整。在治疗中更加安全可靠。
· 床面配有高强度大气泡专用海棉,*大限度增加透气量,坚固耐用,清洗方便。
· 配有带锁紧万向脚轮,移动方便,操作简单,锁紧牢靠。
‖技术参数‖
· 产品型号:981-DDF型
· 名 称:全电动烧烫伤翻身手术治疗床
· 电 压:交流220V/50HZ
· 功 率:总功率≤420W
· 翻转功率:≤110W×2
· 升降功率:≤200W
· 床面承重:≤180KG
· 升降范围:前后各150MM
· 床面单双侧任意翻转角度为0-360度。
· 搁手搁脚板水平旋转角度为180度。
· 搁手搁脚板向上抬起可调节角度为0-30度。
· 外形尺寸:2340×530×950MM
