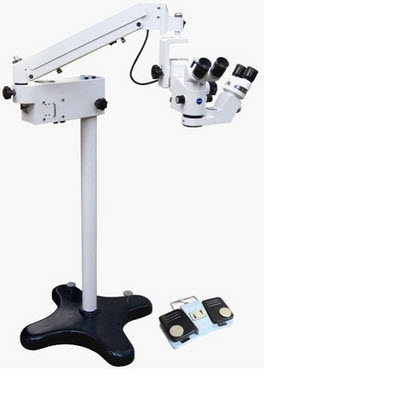

眼科手术显微镜（外销）LZJ-5D型

参考信息

-----------以下"眼科手术显微镜（外销）LZJ-5D型"相关信息来自网络,仅供参考不作购买下单依据------------

一、用途

LZJ-5D型手术显微镜，可适用于显微外科手术。

二、特点及主要性能指标

（一）特点

1、主显微镜采用平行光电动五档变倍技术，双目镜筒为45°。仪器成像清晰，景深大，视野宽阔，工作距离为200mm。

2、双目助手镜与主显微镜成90o体位。

3、仪器采用同轴冷光源内照明系统，照度≥50000Lx。

4、仪器可选配分光器接口，可配单目示教镜，照相接口，CCD摄像接口。

（二）主要性能指标

1、主镜

变倍手轮示值

0.4

0.6

1

1.6

2.5

放大倍数

3.5

5.4

8.5

13.5

21

视场（mm)

68

43

27.5

17.5

11

2、助手镜

放大倍数（X）

6x

视场（mm）

35.3

＊ 主、副显微镜目距调节范围     55～75mm

　　＊ 微调焦范围                   35mm

　　＊ 横臂*大伸展长度             1080mm

　　＊ 机架垂直升降范围             450mm

　　＊ 照明光斑直径                 Φ65mm

　　＊显微镜前后俯仰范围            不小于±30°

3、光学参数

3.1左右光学系统之间的放大率差不大于1.5%。

3.2 左右光学系统之间的视场一致性:物镜像平面内垂直方向的偏移量不大于0.2 mm,水平方向的偏移量不大于0.4 mm。

3.3 左右光学系统之间的焦距差不大于5 mm。

3.4 *高倍视场分辨力不小于63线对/ mm。

3.5 左右视场之间的像倾斜不大于2°。

3.6 左右光学系统出射光瞳高度差置视度刻值在0位时不大于1.5 mm。

3.7 瞳距*小调整范围  55-75mm。

3.8 视度*小调整范围+5  —  -5 m-1。

3.9 左右视场相对允差不大于2.5%。

3.10 物面光斑中心照度 不小于15000Lx。

4、 机械性能

　　微动升降范围不小于35mm。

   各活动关节操作时应平稳、灵活、定位准确；锁紧后牢固可靠，不得有抖动、自动下沉或卡滞现象。机架在任何位置应处于良好的平衡状态。

5、 电气性能

   安全类别: I类设备。单相网电源供电：220V 、50Hz。

　　产品输入功率220VA,保险丝容量1.5A×2,10A×1。

5.1  手术显微镜工作时的噪声不大于65db。

5.2  保护接地阻抗不超过0.2Ω。

5.3  正常工作温度下的对地漏电不超过0.5 mA, 单一故障状态时应不超过1mA

5.4 正常工作温度下电介质强度:

   a)  网电源部分和已保护接地的外壳部件之间应能承受50Hz、1500V正弦波试验电压1min，无击穿和闪络现象（Ａ-al）；

   b)  中间电路（变压器次级21V 绕组和外壳之间）应能承受50Hz、500V正弦波试验电压1min，无击穿和闪络现象（Ａ-al）。

5.5 脚踏开关符合用于手术室的防进液的要求。

5.6 技术说明书与使用说明书合并。用户自行维修如需要有关技术资料,可向厂家索  取。

5.7 本设备没有电磁兼容性特殊要求，便携式和移动式RF通讯设备对本设备无影响。本设备无发射源和静电放电源，本系统内备附件的增加和更换不会导致设备发射的增加和抗扰度的降低。本设备不应与其他设备接近或叠放使用，如果必须接近或叠放使用，则应观察验证在其使用的配置下能正常运行。三、安装

　1、打开包装箱，检查实物与装箱单是否相符。

　2、先将机架安置好，将显微镜镜头（主、副显微镜）取出，将其上左侧的一轴插入弯板下端的孔内，并用手轮固紧，再将螺钉拧上将轴与弯板固紧，*后在通电后检查各功能是否正常使用，如无问题则可推入手术室使用。

四、使用方法

(1)、在手术显微镜安装结束后，将其推至进行手术的合适位置，踩下底座上的的两个刹车，锁住仪器，以防显微镜在手术中走动。如要松开，请踏下锁紧杆旁边的踏板，锁紧杆会向上弹出，从而松开仪器，这里仪器可以自由移动。

(2)、接通电源，打开机架上电源开关。

(3)、松开机架上的所有支紧手轮(见图一)，移动镜头至手术面（观察面）上方（或前方）工作焦距处（视物镜焦距定）直到目镜中能看到观察面为止，锁紧机架上的手轮。

(4)、用手调整主目镜的目距的大小（图一、8），以适合您的瞳距。

(5)、调节鼓轮变倍手轮（图一、6），至示值2.5（*大放大倍率）。

(6)、用脚踏板调节镜头微动升降装置，直至看清物面。

(7)、可能因左右眼视力不一致，致使目镜中的物像左右清晰度不一，此时可旋入或旋出一侧目镜。

    注意事项：左右目镜的视度位置及瞳距大小对每个人基本是固定的，调好后是不允许再调的，如手术面发生不清晰的现象，只能调节工作距离。（图五、13）

(8)、6X助手镜：双目助手镜与主镜成90o体位，根据需要转到主镜的左侧或右侧，只要将助手镜转动到左边或右边的位置，与主镜成90o体位，调整好视度及瞳距进行观察。

(9)、在主刀医生观察清晰后，助手镜观察者看不到清晰像时，与主刀医生不同的是，可以调节目镜视度，直到清晰为止。手术过程中助手镜使用者在没有主刀医生的同意下是不可以随便调节工作距离的。

(11)、选购件（示教镜，照相，摄像装置）的使用。

　   ①、拧松45o目镜组下方的支紧螺钉，取下目镜组。

　   ②、将分光器插入主镜，定位好，拧紧分光器支紧螺钉。

　   ③、将目镜组插入分光器，定位好，拧紧目镜组支紧螺钉。

　   ④、将示教镜插入分光器接口（左右均可），分光器另一侧接口插入照相或摄像接口，将连接手轮拧紧，然后装照相机或CCD摄像头。

　   ⑤、将CCD摄像头用信号线与监视器及录像设备连接，即可实现手术过程的摄录像。

(12)、使用完毕后，应先关闭光源开关，再关闭电源开关。

(13)、换灯：松开承载臂侧面部的四个螺丝（图一、12），向上用力拔出，即可换灯泡，换好以后再按原方向插入，拧上螺丝即可。

五、维护和注意事项

（一）维护

　 1、使用和保管仪器的地方(一般指手术室)，应保持清洁，注意防尘、防潮、防酸碱等有腐蚀易挥发物质的侵蚀。用过以后应用防尘套罩住。

　 2、特别要注意保持光学镜头的清洁，手指不得接触光学镜头的表面。如果镜头表面有灰尘，可用干净的毛笔或毛刷掸去，也可用手帕轻轻揩去。如不小心手碰到了或有油污，可用脱脂棉沾少量的乙醚乙醇混合液（乙醇30％乙醚70％）擦试，擦试时不要让混合液渗入透镜内部。以免镜头脱胶或生霉。

　 3、光导纤维是由许多玻璃丝组成的，不宜受过大的弯曲力，需要弯曲时，弯曲弧度不过小（90°以上），以免折断，影响通光，存放时应弯曲成圈状。

（二）注意事项

　 1、本仪器属Ⅰ类B设备，要求供电网电源（220V±22V、50HZ±1HZ）有良好的接地线，使用时请予以检查，以免引起安全方面的危险。仪器*大输入功率220VA。

　 2、更换保险丝时请关闭仪器的电源开关，拔下电源插头，换上同型号规格的保险丝管，以防产生安全方面的危险。

　 3、手术中如有灯泡损坏，应及时启用备用灯泡照明，换灯泡须在停机30分钟紧后进行，以免高温烫伤。

　 4、仪器上的各种手轮在使用时必须固紧，以防发生事故。机架上调节平衡力大小的手轮在平衡臂调好后是不能动的。

　 5、本仪器所附电原理图仅作维修参考，如有变动恕不另行通知。

　 6、仪器正常工作条件

　  a)环境温度5℃～35℃；

　  b)相对湿度30%～80%；

　  c)大气压力700hPa～1060hPa。

六、备附件和选购件见装箱单

七、仪器所用图形、符号、缩写等内容的解释

　　“Ι”表示电源开关打开；

  “О”表示电源开关关闭；

　　

　　“2A”表示熔断器为2安培；

　“”表示亮度增大；

　　“”表示亮度变小

　　“”表示显微镜上升;

　　 “”表示显微镜下降。

八、电气原理图

九、运输和贮存条件：

   a)环境温度范围 -40℃～55℃

   b)相对湿度范围≤95%

　　c)大气压力范围是500hPa～1060hPa。

　　d)运输要求按订货合同规定。包装好的手术显微镜应贮存在相对湿度不超过80%，无腐蚀性气体及其他有害物质，通风良好的室内。

十、售后服务

     本仪器三包一年，终身维修。

     本仪器建议使用期限为六年。
