表面轮廓粗糙度测量仪 2302A

参考信息

-----------以下"表面轮廓粗糙度测量仪 2302A"相关信息来自网络,仅供参考不作购买下单依据------------

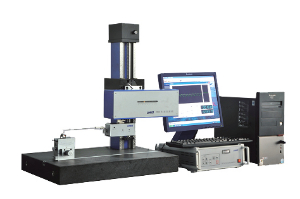

一、2302A型表面轮廓粗糙度测量仪产品简介： 　　2302A型表面轮廓粗糙度测量仪是一款高精度的综合测量仪器，它采用电感传感器和高精度光栅技术，既可以测量工件的距离、角度、圆弧半径、以及点、线、圆弧等几何要素的相互位置等形位参数，又可以测量表面粗糙度、波纹度、原始轮廓参数，为生产车间和计量部门提供了对零件形状误差和表面微观轮廓进行高精度检测的手段。 二、2302A型表面轮廓粗糙度测量仪主要技术指标： 1、测量原理：垂直方向：触针法，电感传感器； 　　　　　 　水平方向：光栅传感器； 2、驱动箱水平滑行范围：100mm； 3、驱动箱滑行速度：0.1,0.2,0.5,0.8,1mm/s； 4、传感器返回形式：手动，自动； 5、基准导轨的直线性：1μm/100mm； 6、驱动箱升降：滚动丝杠升降系统，机动升降，自动对准零位； 7、立柱垂直测量高度：260mm； 8、工作台结构：460mm×620mm大理石平台； 9、形状测量系统： 　1) 测量范围：垂直20mm，水平100mm； 　2) 测量精度：垂直±0.2%，水平±0.004%； 　3) 垂直分辨力：0.06μm/4mm，0.3μm/20mm； 　4) 水平分辨力：1μm ； 　5) 测量参数：垂直距离，水平距离，两直线夹角，圆弧半径，圆心-直线距离、圆心-圆心距离、直线度、圆度等形位公差参数； 　6) 圆形放大倍率：*大10000倍无级连续放大； 　7) 传感器测杆长：230mm； 　8) 测针长度：22mm； 　9) 针尖角度：11°； 　10) 针尖半径：25μm； 　11) 测力：0.02-0.06N； 　12) 传感器滑行角度：上升角≤77°，下降角≤88°； 10、微观轮廓测量系统 　1) 测量范围：垂直400μm，水平100mm； 　2) 表面粗糙度示值误差：≤±5%； 　3) *小分辨力：垂直0.6nm，水平1μm； 　4) 取样长度：0.08，0.25，0.8，2.5，8mm； 　5) 评定长度：N×k倍取样长度，N=1，2，3，4，5；N为行程长度内任意整数倍； 　6) 粗糙度测量参数：Ra，Rc，Rp，Rv，Rz，Rq，Rsm，Rt，Rsk，Rku，Rdq，Rmr； 　7) 波纹度测量参数：Wa，Wc，Wp，Wv，Wz，Wq，Wsm，Wt，Wsk，Wku，Wdq，Wmr； 　8) 原始轮廓测量参数：Pa，Pc，Pp，Pv，Pz，Pq，Psm，Pt，Psk，Pku，Pdq，Pmr； 　9) 微观轮廓测量参数：│X2-X1│，│Y2-Y1│； 　10) 图像分析功能：支承率曲线、幅度分布曲线、轮廓峰密度等。 　11) 轮廓图形垂直放大倍率：*大100000倍无级连续放大； 　12) 轮廓图形水平放大倍率：*大50000倍无级连续放大； 　13）传感器测针：金刚石棱锥，锥角90°，针尖半径2μm;

-----------以上信息仅供参考不作为下单依据------------
如果您需要表面轮廓粗糙度测量仪 2302A的 【产品详细描述】、【产品资质证件】、【技术参数】、【产品宣传彩页】，请至电400-034-1688主动索取！

产品彩页

表面轮廓粗糙度测量仪 2302A彩页仅供寰熙会员浏览，非会员请至电400-034-1688 索取。

温馨提示

1.该产品(表面轮廓粗糙度测量仪 2302A)可能含有禁忌内容或者注意事项，具体详见说明书；
2.购买表面轮廓粗糙度测量仪 2302A或家用医疗器械，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用；
3.以上产品内容均来自于生产厂家、代理商网站不作为宣传购买依据如与产品说明书有冲突的，均以产品说明书为准；

4.本站医疗产品仅供有资质医疗机构的选用，不对个人用户销售,不可在线购买；

5.表面轮廓粗糙度测量仪 2302A参考信息中涉的配件品牌生产批次不同生产厂家存在更新或替换的可能性,具体实物为准。
