微机控制静载锚固试验机 MGW-5000

参考信息

-----------以下"微机控制静载锚固试验机 MGW-5000"相关信息来自网络,仅供参考不作购买下单依据------------

→混凝土结构和构件用预应力钢绞线锚具、夹具和连接器，预应力钢结构钢绞线锚具、夹具和连接器，拉索锚具、夹具和连接器，预应力筋锚具、夹具和连接器的静载锚固性能测试及研究。

　　→锚具夹具连接器静载锚固性能试验：锚具连接器效率系数ηa、夹具效率系数ηg、达到实测极限拉力时组装件受力长度的总应变εapu。

　　→钢绞线-锚具组装件在静载试验中破断时*大拉力(实测极限拉力Fapu)；

　　→钢绞线-夹具组装件在静载试验中破断时*大拉力(实测极限拉力Fgpu)；

　　→辅助性试验/钢绞线内缩量试验：张拉端钢绞线内缩量＜5mm。

　　→总应变εapu自动测量装置、钢绞线内缩量自动测量装置，自动采集处理，精准高效。

　　→钢绞线公称直径/平均外径Dn/mm：9.50/9.53；11.10/11.11；12.70；15.20/15.24；17.78/17.80；19.30；20.30；21.80；28.60；

　　→张拉端锚具：YM圆锚张拉端锚具、YMB扁锚张拉端锚具、YJM圆形夹片式锚具(单孔和多孔夹片式)、BJM扁形夹片式锚具(单孔和多孔夹片式)、DM张拉高强钢丝墩头锚、YGM张拉精轧螺纹钢筋螺母、GZM锥塞式钢质锥形锚具、RZM热铸锥塞式锥形锚具、LZM冷铸锥塞式锥形镦头锚具。

　　→固定端锚具/握裹式锚具/挤压锚/P锚：YMH圆锚固定端压花锚具、YMHB扁锚固定端压花锚具、YMP圆锚固定端挤压式锚具、YMPB扁锚固定端挤压式锚具、DTM支撑式镦头锚具、LMM支撑式螺母镦头锚具、JYM握裹式挤压锚具、YHM握裹式压花锚具。

　　→公路桥梁、铁路桥梁、城市立交、城市轻轨、高层建筑、水利水电大坝、港口码头、岩体护坡锚固、基础加固、隧道矿顶锚顶、预应力网架、地铁、大型楼堂馆所、仓库厂房、塔式建筑、重物提升、滑膜间歇推进、桥隧顶推、大型容器及船舶、轨枕、更换桥梁支座、桥梁及建筑物加固、钢筋工程、防磁及防腐工程（纤维锚具）、碳纤维加固、先张梁场施工、体外预应力工程、斜拉索、悬索等。

　依据标准　

　　→JT/T329-2010《公路桥梁预应力钢绞线用锚具、夹具和连接器》

　　→GB/T14370-《预应力筋用锚具、夹具和连接器》

　　→JGJ85-2010《预应力筋用锚具、夹具和连接器应用技术规程》

　　→TB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》→GB/T5224-2014《预应力混凝土用钢绞线》

　　→ISO6934-4:1991《预应力混凝土用钢第四部分：钢绞线》

　　→JG/T330-建筑工程用索；

　重要特点　

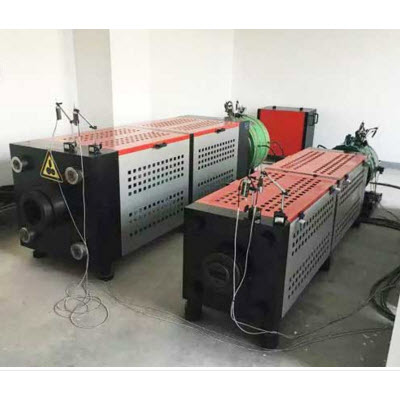

　　→MGW-5000微机控制静载锚固试验机采用卧式四立柱、高刚性、高稳定性的载荷机架，高强度钢板防护罩。

　　→载荷机架与测控系统、加载系统分置，安全、方便。

　　→高强度防撞安全沙箱，联接载荷机架，缓冲吸震、防止冲击移动、安全可靠。

　　→可移动式重型安全防护网，覆盖液压缸及钢绞线锚具、钢绞线试样，联接防撞沙箱，双重安保。

　　→静音型油源泵站系统，自带冷却系统保证油温不会升高，适于长期连续工作。

　　→载荷自动控制、循环控制、应变自动控制及自编程控制等多种控制方式。

　　→高精度测力器传感器，线性宽，稳定性好，测力精度高。

　　→本款钢绞线锚固试验机的电路板采用光电隔离设计，具有抗干扰能力强的特点。

　　→全数字闭环、多通道、多功能、易操作的WANCE-Test 测控软件。

　　→试验过程的自动控制、数据采集、处理、分析、存储及显示，实时保存、查询、调用。

　　→控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。

　　→加荷速率任意设定，恒负荷、恒位移控制。

　　→数字化调零和标定，操作提示和向导功能。

　　→过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加；曲线可自由放大和缩小；满度自调。

　　→模块化、开放式编程、个性化设计，试验条件（试样环境、测试条件）可自编程、自添加。

　　→标准模块；权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。

　　→多种标准（国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。

　　→灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并、多类型输出。

　　→网络数据库管理。

　重要参数　

MGW-5000微机控制静载锚固试验机

1*大试验力5000kN6500kN

2试验力测量范围1%～100%（全程不分档）

3试验力准确度优于示值的±1%

4力控速率控制范围0.05%～2.5%F.S

5速率控制准确度≤±1%

6位移测量范围0～300mm

7位移准确度≤±1%

8力、位移保持2%～100%F.S

9保持时间≥24h

10活塞行程0～350mm

11拉伸间距≥3600mm

12检测范围1～24孔锚具静载性能、内缩量、效率系数、钢绞线总应变等

13保护功能超过*大试验力2%～5% F.S自动停机。

14机架型式卧式、四柱、高刚性、高稳定性

15电源电压～380V±10% 50Hz（须可靠接地）

16设备功率≈5.5kW

17机架尺寸(LWH)≈4900x750x880mm≈5600x780x960mm

18设备重量≈4600kg≈5200kg

19操控柜尺寸(LWH)1180x800x1430mm

20操控柜重量≈550kg

　重要配置　

序号名 称内 容数 量

1高刚度载荷机架卧式、四柱、高刚性、高稳定性1套

25000kN（6500kN）穿心式预紧千斤顶加载、卸载、后退、停止、速度控制1套

3200kN前卡式千斤顶、油源系统钢绞线预紧，小巧精密电动油泵1套

45000kN（6500kN）测力传感器穿心式，0.2％F.S，静载锚固力测试1支

5位移测量装置高精度高灵敏1套

6总应变自动测量装置 1套

7伺服操控系统一体化、高集成、自冷却1套

8高强度防撞沙箱缓冲吸震型2套

9重型安全防护网可移动式2套

10计算机主流*液晶1台

11随机工具 1套

12技术资料说明书、装箱单、合格证、服务单1套

13试验机软件中文版/可定制英文版1套

-----------以上信息仅供参考不作为下单依据------------
