在线水中臭氧监测仪 DOM1

参考信息

-----------以下"在线水中臭氧监测仪 DOM1"相关信息来自网络,仅供参考不作购买下单依据------------

DOM1用于监测水中臭氧浓度,量程0-2ppm(0-2mg/L),输出控制信号给外部设备。精度一般10%,优于20%。其原理是将水中的臭氧分离出来,然后经空气中的传感器测量并读出。由一个专利技术的分离腔使臭氧从水中逸出。这一技术消除或显著减少了水中如盐或氯气等化学物质所产生的干扰。它也防止了其它水中孳生的污染物对传感器产生的影响。DOM1具有数字显示,输出继电器信号,4-20mA的信号可输出到PC或PLC上。仪器在室温下工作。

DOM1 由两个子系统组成:一个臭氧分离组件和一个电路单元。

技术规格:

输出:触点(NC和NO)和4-20mA

响应时间和加热:2分钟,使用前*好加热1小时以上

量程:0～2ppm (标准消毒使用)

精度:±0.2内

温度范围:20～30℃,其它温度下需特定校准

电源:12～14VDC@400mA

继电器等级:SPDT非锁止触点:250VAC@5A

防护等级:IP52;外壳聚碳酸脂;前盖为光亮聚碳酸脂

尺寸和重量:臭氧脱离组件:305 X 305 X 153 mm;0.4 kg

电路单元:318mm X 267 mmX 127 mm;2.0 kg

系统要求:

1:连续供水压力1bar

2:0.15 升/分钟水流量

特点:

1:对水中干扰物质如盐分、氯离子等不敏感

2:成本低,维修方便

3:设置点用于报警或系统控制

4:4-20mA输出

DOM1的量程为0-2ppm,用来监测水中的溶解臭氧浓度,输出控制信号给外部设备。DOM1操作的关键原理是将臭氧从水中分离出来,以便由置于空气中的传感器读数。这个原理通过一项专有技术的(臭氧)分离腔来实现。在测量之前将臭氧从水中分离出来消除或实质性减少了水中其它化学物质诸如氯或盐分的交叉干扰,它也防止了传感器被各种水基的污染物弄脏。DOM1可以数字显示溶解臭氧浓度,一个由设置点控制的继电器可接到如臭氧发生器之类的外部设备上,一个4-20mA的信号可输出到电脑或PLC上。

仪器仅设计在一般室温情况下使用。在其它温度下校准点会发生变化,但如果用户有其它独立的溶解臭氧测量办法的话,则很容易调节。

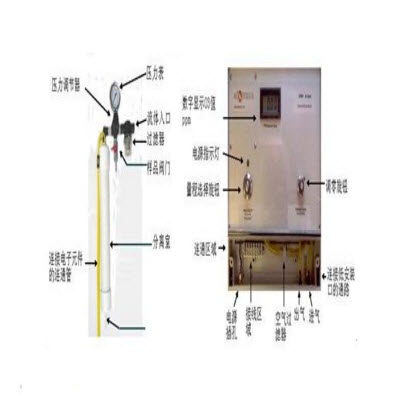

DOM1 有两个子系统:一个分离组件和一个电子单元。从水管里流出连续的水流样品到分离组件(<0.2L/min或3加仑/小时),从中分离出臭氧,然后输送连续的、气态的含臭氧的样气给电子单元的传感器。分离组件也过滤混入水中的一般颗粒和固体;用压力调节阀调节水压达到分离腔的标准压力10psi(0.7bar);分离腔之前的管路另设了一个凸台和龙头可引出水流用于其它仪器的比对测量;还有一个压力表,其示值表示分离腔中的机械部分是否堵塞。分离腔没有电气线路,它不包含任何电子部分。分离单元必须安装正确,分离腔要处于垂直位置。(进水和出气管位于顶部;疏水器位于底部)。

电子单元包括传感器、电路以提供数字显示输出,4-20mA输出和继电器设置点。电子单元部分还安装了抽取分离腔气体的气泵;气泵的入口空气过滤器必须每年更换。还包含内含催化剂的臭氧分解过滤器,用于分解从分离腔来的含臭氧的样气、以极其它电子装置和电源,输入电源为12VDC,800mA,不整流。

连接分离组件和电子单元部分的是两段3/16”(5mm)内径的塑料管。这两段管子长度不能变化太大因为长度因素已包含在校准中。

1-从客户工艺(装置)到DOM1分离组件。

在实际操作中两者距离要尽可能短以防臭氧在流动过程中显著衰减。*好用耐臭氧的塑料管,抑制任何能传入仪器的震动,以便仪器内部单元能更容易和谐工作。在客户管线和DOM1之间应该有一个阀门,在安装或在DOM1上工作时可切断水流。单向的耐化学物质的阀门*好。分离单元的进水管可以是1/4”NPTF管子进入疏水器部分,通过一个带适配器的大小头连接到NPT螺纹,或者到一个1/4”(6-7mm)软管活动接头。关掉位于压力表下的取样阀(与流体方向垂直)。

分离单元可以用有支架的夹子安装在墙上,它应该是定向的,便于水平行的流入而分离腔的排放出口朝下。

2-从分离单元中排水。

分离腔的排放口有一卷长约200mm内径3/8”(9.5mm)的塑料管,位于分离腔底部,和分离腔底部的接头相连。这个0.2L/min.的排水可以导入你的废水系统或用作它途。管子回路行使P形收集器的作用,排出分离腔的水,防止游离空气从排水中逃出。

3-联接分离组件到电子单元。

有两根2英尺长的内径为3/16”ID(5mm)耐化学物的管子从内部连接两个单元。任何一根都可以连接到电子单元的连接头子上,没有方向性。连接前两根管子均已用黑夹子固定在分离腔侧面。

4-通电。

DOM1需要产生12VDC@800mA的交直流变压器。大部分输出12～14VDC的电源适配器都可以接受。或者使用工厂自身的12VDC。确保良好接地
