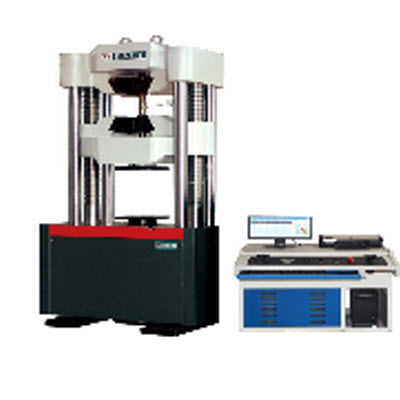

微机控制电液伺服万能试验机 WAW系列

参考信息

-----------以下"微机控制电液伺服万能试验机 WAW系列"相关信息来自网络,仅供参考不作购买下单依据------------

1、用途及特点：

WAW系列微机控制电液伺服万能试验机采用油缸下置式主机，配置了意大利进口油泵电机组和伺服阀的电液伺服油源和独立的低噪音夹紧油源。全数字程控放大器，具有控制模式智能设置专家系统，可实现恒力、恒应力、恒变形、恒速等各种模式的闭环控制，完成金属材料、非金属材料的拉伸、压缩、弯曲和剪切试验。能够按照GB228《金属材料室温拉伸试验方法》的要求自动求取各种强度和弹性模量E等参数。

 2、主要技术参数：

主要型号 WAW-100 WAW－300 WAW－600 WAW－1000 WAW－2000 WAW－3000

*大试验力 100kN 300kN 600kN 1000kN 2000kN 3000kN

主机结构型式 两立柱式 两立柱式 四立柱式 四立柱式 四立柱式 四立柱式

力示值精度 优于±1%（可按用户要求达到±0.5%）

负荷分辨率（kN） 满量程的1/500000

有效测力范围（kN） *大试验力的2%～100%

变形示值精度 优于±0.5%

变形分辨率（μm） 2

位移                      示值相对误差优于±1%   分辨力：0.01mm

应力控制速度（Mpa/s） 1～45

应变控制速度（mm/s） 0.001～0.5

位移控制速度（mm/s） 0.02～3

试验

空间 拉伸空间（mm） 600 600 650 650 750 800

压缩空间（mm） 550 550 550 580 650 700

有效宽度（mm） 460 460 500 520 650 750

油缸行程（mm） 200 200 250 250 250 250

主机

尺寸

（mm） 油缸下置式（双空间） 720×580

×1770 720×580

×1770 800×620

×2050 860×660

×2170 950×620

×3000 1100×750

×3100

油缸上置式（单空间） 850×540

×2600 850×540

×2600 980×640

×3100 1100×720

×3700 1300×900

×4300 1300×900

×4300

圆试样尺寸（mm） Φ5～Φ20 Φ10～Φ32 Φ13～Φ40 Φ20～Φ60 Φ20～Φ70 Φ20～Φ100

扁试样尺寸（厚×宽 mm） 0～15×75 0～15×75 0～30×80 0～40×110 10～60×120 10～80×120

电源总功率（kw） 2.1 2.1 2.3 2.3 3.5 5

电源电压        常规电压220V和380V, 也可根据使用地国家的标准电压配置。

重量（kg） 1500 1500 2500 3100 5000 6500

3、产品功能

（1）计算机自动伺服控制功能

●自动控制、测量、数据采集及处理，绘制及打印试验曲线和试验报告；

●测控系统自动标定、自动调零；

●无级调速，控制速度及控制方式在试验过程中可任意平滑切换并保持；

●数据存储及曲线放大，在试验过程中可任意显示不同的试验曲线；

●在程序自动运行过程中，可随时转换为人工控制,手动调整控制方式和控制速度；

●试验力超载自动保护功能，其保护范围可任意设定；

（2）微机系统：采用联想品牌微机（包括：主机、19寸液晶显示器、标准键盘鼠标、大容量硬盘）作为主机，完成整机试验的设定、数据采集、运算处理、显示打印试验结果等功能；配有试验机专用KQL-PowerTest2001中文版和英文版智能化测试软件包，可根据国家标准、国际标准或用户提供的标准测量判断各种材料试验的各种性能参数，并对数据进行统计和处理；然后输出各种要求格式的试验报告和试验曲线。

（3）操作方式：手自一体式操作，并配有手控操作盒，含6个按键（上升、下降、上夹紧、下夹紧、上松开、下松开），操作更方便，安全可靠。

（4）安全保护：设备配有油缸限位保护、过载自动停机保护、过电流及漏电自动断电保护、应急开关等保护功能。

4、产品的优势

（1）、手自一体控制操作方式，既可以计算机自动控制操作，也可以手动操作，大大的提高了工作效率，减轻了操作员的劳动强度；

（2）、采用轮幅式负荷传感器，精度高，性能稳定；

（3）、意大利进口油泵机组，噪音低，油路稳定无冲击；

（4）、液压密封采用双密封结构，有效防止漏油、渗油；

（5）、配置了钳口防护板，有效防止钳口夹板被划伤；

（6）、装有万向球头自动调心机构，保证了试样受力后上下夹头的绝对对中。

 （7）、数据系统采用*新集成电路，满量程同一分辨率。克服了传统试验机的分档放大切换迟滞以及不同档分辨不同的弊端。加快了系统的采样速率，提高了测量系统的精度和稳定性。从而使试验结果符合科学、保真输出。24位 A/D 转换通道组成。*高分辨率为 1/500000，全程不分档；选用BB、AD、Xilinx 等原装名牌集成器件，全数字化设计；符合 PCI 总线标准，微机自动识别和安装，满足“即插即测”。电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。

5、产品的缺点

该产品由伺服阀自动控制，摒弃了WES、WEW试验机的所有缺点，技术先进而成熟，但缺点是造价高，且对试验用液压油的清洁度要求较高。
