主要特点
? 50M采样/10MHz模拟带宽的数字存储示波表（DSO）与4000码自动量程的真有效值数字万用表（DMM）相结合，一键转换示波测量功能
? 软件校准技术，内存校准系数；面板采用全部硅胶按键，操作简便
? DMM功能包括DC/AC电压/电流真有效值、电阻、电容、频率、占空比、dBm、二极管/通断测试；交流电压带宽达10kHz，同窗显示*大/*小值
? DSO实现一键（AUTO）自动显示测量波形
? DSO V/div 和 t/div 自动/手动设置
? DSO触发模式：自动/正常/单次
? DSO自动测量：数字显示Vp-p, Vavg, Vrms, dBm
? DSO游标读出：dV, dt, 1/dt （频率）
? 显示内容保持，存储/读出多达100组DSO波形和100组DMM数值
? 高对比度可调FSTN LCD带亮度可调的LED背光
? 可以选择5~60分钟内自动关机或连续工作
? 内置锂聚合物可充电电池，外配AC供电适配器
? USB PC通信接口及上位机软件（选件）
? 温度/三极管放大倍数/晶振测量/交流电流外接钳头（选件）
仪表特性与技术参数
一般特性
显示 | 128′128点阵式图形FSTN LCD | 观察区域 | prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags"62mmx 62mm |
背光 | 白色，亮度分三级可调 | 输入电阻 | 10MΩ |
电池 | 内置1000mAh锂聚合物电池， | 自动关机 | 5 ~ 60分钟或禁用 |
电力不足提示 | 充电时间 | 大约3~4小时 | |
使用时间 | 约12~16小时 | 存储能力 | DMM数据与DSO波形各100个记录* |
使用环境 | 0°C~+40°C;<75%RH | 存放条件 | -10°C~ +60°C ; <90%RH |
外形尺寸 | 86 mm′186 mm′32mm | 重量 | 325g（不含其它附件） |
操作高度 | 0~2000m | 电源适配器 | 110V~250V；7.5V/500mA,开关电源 |
数字存储示波表特性
模拟带宽 | D DC ~ 10MHz | *大实时采样率 | 50Msps |
垂直分辨率 | 8 bits | 非线性度 | ±1 bit |
通道数 | 1 | 耦合方式 | DC/AC/GND |
输入阻抗 | 10MΩ | 分度 | 垂直±4.8,水平12.8 |
垂直灵敏度范围 | 50mV/div ~ 200V/div | 时基范围 | 0.20μs/div ~ 20s/div |
垂直波幅准确度 | ±（5%+ 0.1div） | 时基准确度 | ±（0.01% + 0.1div） |
自动零点参考 | 在DC/dB测量时 | 扫描模式 | Auto/normal/single |
触发电平 | ± 12 div （每步0.1div） | 触发斜率选择 | 上升沿/下降沿 |
触发位置调节 | ± 6 div （每步0.1div） | 自动设置 | 自动设置时基和垂直幅度 |
游标测量功能 | dV, dt, 1/dt （频率） | 自动测量功能 | Vp-p, Vavg, RMS, dBm |
自动测量精度 | ±（5%+ 0.1div） | 记录长度 | 12.8div |
*模拟带宽至10MHz指电压衰减至3db时带宽
*垂直衰减为1-2-5量程切换
*波形存储100组
数字万用表特性
所有量程不确定度表示为：±（a%读数+字数）。校正期一年，到期需要调整，参见售后服务章节。保证不确定度环境条件为：23°C±5°C、<75%RH。
功能 | 量程 | 分辨度 | 不确定度 |
直流电压 | 400.0mV | 0.1mV | ±（0.75%rdg + 10dgt） |
4.000V | 1mV | ||
40.00V | 10mV | ||
400.0V | 100mV | ||
1000V | 1V | ±（1.5%rdg + 10dgt） | |
交流电压 真有效值 | 400.0mV | 0.1mV | 50Hz~400Hz ±（1.0%rdg + 10dgt） ±（2.0%rdg + 10dgt） |
4.000V | 1mV | ||
40.00V | 10mV | ||
400.0V | 100mV | ||
750V | 1V | ±（1.5%rdg + 10dgt）（50Hz~400Hz） | |
直流电流 | 40.00/400.0mA | 10μA /100μA | ±（1.2%rdg + 10dgt） |
4.000/20.00A | 1mA /10mA | ||
交流电流 | 40.00/400.0mA | 10μA /100μA | ±（1.5%rdg + 10dgt） |
4.000/20.00A | 1mA /10mA | ||
电阻 | 400.0W | 0.1 ? | ±（1.0%rdg + 5dgt） |
4.000kW | 1 ? | ||
40.00kW | 10 ? | ||
400.0kW | 100 ? | ||
4.000MW | 1kW | ||
40.00MW | 10kW | ±（3.0%rdg + 5dgt） | |
电容 | 51.20nF | 1pF | ±（2%rdg + 10dgt） |
512.0nF | 10pF | ±（1%rdg + 3dgt） | |
5.120μF | 100pF | ±（1%rdg + 3dgt） | |
51.20μF | 1nF | ±（1.5%rdg + 3dgt） | |
100.0μF | 10nF | ±（5%rdg + 3dgt） | |
频率 | 5.12Hz ~ 10kHz | 0.1Hz ~ 10Hz | ±（1.0%rdg + 5dgt），（信号幅度不小于1Vp-p,AC V或20mA RMS, AC A） |
占空比 | 0.1~99.9% （AC 1Vp-p） | ||
二极管测试 | 开路电压约1.5 V，*大测试电流约1.5mA | ||
通断测试 | 判断电阻：约30? | ||
自动量程切换 | 可以应用于各测量功能 | ||
量程溢出提示 | “O. L” （Over load） | ||
万用表测量速率 | 2.5次/秒 | ||
动态数据窗口 | 主显示保持后继续动态刷新实际测量数据 | ||
dB （-80~+80dB）参考阻抗 | 2, 3, 8, 16, 50, 75, 93, 110, 125, 135, 150, 300, 600, 900, 1000, 1200 ? | ||
保险丝规格 | Φ5×20，0.5A/250V Φ10×38，20A/500V | ||
显示符号及图标
A | 安培 | AC ~ | 交流 |
AUTO | 自动量程/自动扫描/自动设置 | AVG, avg | 平均值 |
ADP | 温度/HFE/晶振/外接钳头测量模式 | COM | 测量参考端（在输入参考端插座附近） |
COM | 通信（在相关按钮附近） | CURS | 游标 |
dB | 分贝（交流电平） | DC | 直流 |
div | 分度（示波器模式） | DUTY | 占空比 |
ERASE | 记录删除 | EXIT | 退出当前的状态或选单 |
F | 法拉（电容单位） | hFE | 三极管放大倍数 |
HOLD | 数据/波形保持 | Hz | 赫兹（频率单位） |
Jx | 晶振测量插座（32kHz~10MHz） | LEVEL | 触发电平 |
LEFT | 选择左游标 | LOWER | 选择下游标 |
MANUA | 手动量程选择 | MAX | *大值 |
mA | 毫安 | mF | 毫法（电容单位） |
MIN | *小值 | ms | 毫秒 |
mS | 毫西门子（电导单位） | mV | 毫伏 |
NORM | 正常触发方式 | nF | 纳法（电容单位） |
nS | 纳西门子（电导单位） | P-H | 峰值保持 |
POS | （水平/垂直）位置 | RANGE | 手动量程选择 |
READ | 读出存储器中的波形/数据 | READY | 准备就绪，等待触发 |
REL | 相对值 | RESET | 复位或位置回中 |
Restore | 恢复原有设置 | RIGHT | 选择右游标 |
USB | USB接口启用 | RUN | 以MIN/MAX模式进行记录 |
S | 西门子（电导单位） | SAVE | 将当前信号存放到存储器中 |
SETUP | 设置 | Single | 单次波形 |
STOP | “MIN/MAX”功能的暂停 | TEMP | 温度测量°C摄氏/°F华氏 |
TIME | 时间，时基 | TRIG | 扫描触发 |
UPPER | 选择上游标 | V | 伏特 |
VOLT | 电压，输入灵敏度 | mF | 微法（电容单位） |
ms | 微秒 | mS | 微西门子（电导单位） |
W | 欧姆（电阻单位） | DV | 电压差 |
Dt | 信号时间差宽度 | pq | 选项调节或游标（上/下）移动 |
tu | 选项调节或游标（左/右）移动 | 电池剩余电量 | |
触发斜率（上升沿/下降沿） | 讯响，通断测试 | ||
AC适配器连接 | 二极管 | ||
启用PC通信功能 | 电源开关和自动关机前1分钟提示符号 | ||
外接钳头测量 | 安全警告（伤害性或极限电压，电流提示） |
仪表的成套与选件
仪表的成套

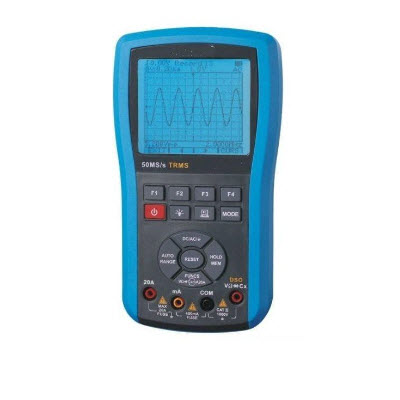

HAD-ET310A主机一台、双注塑表笔一付、6V电源适配器一个、牛津包一个、产品手册一本。
选件；ADP附件一个（温度/三极管hFE/晶振）、USB接口连接线一条、光盘一张（内含软件安装说明）、
