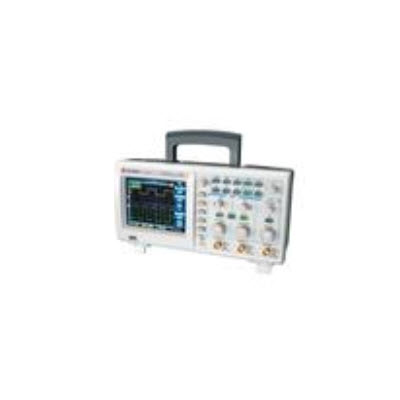

数字双踪示波器 LY-LDS21010

参考信息

-----------以下"数字双踪示波器 LY-LDS21010"相关信息来自网络,仅供参考不作购买下单依据------------

垂直双通道,同时操作,每通道带宽200M,100M,60M,40M,20M;

· 扫描*高实时采样1GSa/S,等效采样50GSa/s;

· 高清晰彩色系统320(水平)*240(垂直)点;

· 支持USB存储系统和打印机,RJ45网口,RS232接口;

· 具备延迟扫描功能,时间可缩小;

· 自动测量多种波形参数;

· 波形记录和回放功能;

· 多种波形运算,FFT功能,微分,积分功能;

· 边沿,视频,脉宽,交替等触发功能;

· 多国语言菜单显示;

· 帮助信息显示;

· 测量范围为2mV/div~50V/div

· 时钟显示功能;

· 自动跟踪功能,扫描速度自动,垂直衰减自动,全自动;

· 通过失败测试功能;

· 波形亮度,栅格亮度均可调节;

· 校准信号频率可选择(1k,10k,100k)

 主要技术指标

产品名称

  手提式数字存储示波器

尺寸重量

 300mm*150mm*130mm 2.5kg

用电电源

 AC100V~240V±10%

主

要

技

术

指

标

通道

CH1 、 CH2 、模拟数字转换器、 8 比特分辨率

垂直偏转参数

2mV/div -50V/div ， 1-2-5 进制分 14 档

模拟带宽

-3dB

200MHz （ LDS22005 、 LDS22010 ）

100MHz （ LDS21005 、 LDS21010 ）

60MHz （ LDS20605 、 LDS20610 ）

40MHz （ LDS20405 、 LDS20410 ）

25MHz （ LDS20205 、 LDS20210 ）

单次带宽

DC ～ 200MHz （ LDS22010 ）

DC ～ 100MHz （ LDS21005 、 LDS21010 、 LDS22005 ）

DC ～ 60MHz （ LDS20605 、 LDS20610 ）

DC ～ 40MHz （ LDS20405 、 LDS20410 ）

DC ～ 25MHz （ LDS20205 、 LDS20210 ）

扩展带宽（ 2mV/div ）

DC ～ 40MHz （ 200MHz 产品） -3dB

DC ～ 20MHz （ 100MHz 以下产品） -3dB

模拟频带宽度限制，典型的

40MHz （ 200MHz 产品） -3dB

20MHz （ 100MHz 及以下产品） -3dB

上升时间

≤ 1.8ns （ 200MHz ）、≤ 3.5ns （ 100MHz ）、≤ 5.8ns （ 60MHz ）

≤ 8.7ns （ 40MHz ）、≤ 14ns （ 25MHz ）

低频限制（交流耦合）

≤ 10Hz （在 BNC 上）

探头衰减系数设定

1 ×、 10 ×、 100 ×

动态范围

≥ 12div （屏幕中心基线± 6div ）

输入阻抗

电阻（ 1 ± 2% ） M Ω

电容（ 20 ± 5 ） pF

*大安全输入电压

400V （ DC+AC peak ） 频率≤ 400Hz （在 1M Ω输入阻抗上）

偏转参数允许误差

≤ ±（ 3%+1 个像素）（ 5mV/div 以上）

≤ ±（ 4%+1 个像素）（ 2mV/div ）

共模抑制比

≥ 20dB 在 50MHz

开路噪声

≤ 0.4div 在 5mV/div 档

漂移

短期漂移：≤ 0.5div 长期漂移：≤ 1div

工作方式

CH1 、 CH2 、 CH1 ± CH2 、 CH1 × CH2 、 CH1/CH2 、 FFT

探头

1 ×位置 10 ×位置

带宽

DC ～ 6MHz DC ～满带宽

衰减比率

1:1 10:1

补偿范围

10pF-35pF 示波器 1M Ω输入阻抗

输入电阻

（ 1 ± 2% ） M Ω (10+2%) M Ω

输入电容

约 100PF 约 15PF

采样率

实时*高采样速率 05 系列为 500MSa/s ， 10 系列为 1GSa/s

等效*高采样速率 50GSa/s

波形内插

Sin （ x ） /x

记录长度

≥ 4kB/CH 可扩展至 256MB 或 512MB

水平工作方式

主扫描、主扫描＋延迟扩展扫描、 X-Y

扫描时基

1-2-5 步进

50s/div ～ 1ns/div （ 200MHz 产品）； 50s/div ～ 5ns/div （ 100MHz 产品）

50s/div ～ 10ns/div （ 60MHz 、 40MHz 产品）； 50s/div ～ 20ns/div （ 25MHz 产品）

采样率和延迟时间精度

± 100ppm

X-Y 特性

X （ CH1 ）频率宽带： DC ～垂直满带宽 － 3dB

相位差：≤ 3 ° 在 5MHz 时

触发源

CH1 、 CH2 、 EXT 、市电

外触发输入阻抗

电阻（ 1 ＋ 2% ） M Ω 电容约（ 20 ± 5 ） pF

*高安全输入电压

400V （ DC+Acpeak ）≤ 1kHz

触发灵敏度

内：≥ 1div （频率上限到 40MHz ）

≥ 2div （频率大于 40MHz 以上）

≥ 2div 、 TV-V 、 TV-H 视频触发

外：≥ 100mVp-p 频率上限到 40MHz

≥ 200mVp-p 频率大于 40MHz 以上

200mVp-p 、 TV-V 、 TV-H 视频触发

自动触发范围

100H z ～ 100MHz 方波信号

触发电平范围

内触发：± 4div 外触发：± 1.6V

低频抑制

约 100kHz 以下频率被抑制

高频抑制

约 100kHz 以上频率被抑制

触发方式

边沿触发：上升沿、下降沿

脉冲触发：大于、等于、小于设定脉宽

视频触发： TV-V 、 TV-H

斜率触发：大于、等于、小于时间设置

光标测量

测量光标间的电压差△Ｖ

测量光标间的时间差△ T

测量光标间的频率 1/ △ T

自动测量

电压参数：*大值、*小值、峰峰值、顶端值、底端值、幅度值、均方根值、平均值、过冲、预冲、阻尼

时间参数：周期、频率、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟 1 － 2 、延迟 1 － 2

显示屏

规格 5.7 寸真彩显示

像素： 320 （水平）× 234 （垂直）点

亮度：典型值≥ 80cd/m 2

波形显示区像素

垂直： 200 点（满度）、 25 点 /div

水平： 300 点（满度）、 25 点 /div

显示类型

点、矢量

显示方式

常规

平滑

平均：平均次数 2 n （ n=1 ～ 8 可选）

峰值：扫描时基在 20ms/div ～ 2 μ s/div 档级，具有包络显示和毛刺捕获能力

余辉：时间调节范围：关、 100ms 、 500ms 、 1s 、 2s 、 5s 、 10s 、无限，

幅度

0.5Vp-p ≤± 1%

频率

可选 1kHz 、 10kHz 、 100kHz 方波

电源电压

AC 100 V ～ 240V ± 10%

频率

45Hz ～ 440Hz

功率

约 25W

输出接口

USB 口、 RS232 串口、 J45 网口（选配）

波形存储

10 组

设置存储

10 组

温度

工作温度 0 ℃～ + 40 ℃

存储温度 -40 ℃～ + 60 ℃

湿度

工作湿度 40 ℃ （ 20 ～ 90 ） %RH

存储湿度 50 ℃ 90%RH 24h

高度

操作 3000 米

存储 15000 米

其它

避免频繁振动和冲击，避免强电磁场辐射和光照，周围空气无酸、碱、盐等腐蚀性气体

尺寸

300mm × 150mm × 130mm

重量

2.5 千克（净重）
