尊敬的用户:根据《医疗器械监督管理条例》企业经营医疗器械提供相关经营资质,谢谢配合!
找维修
找配置
找授权
找证件
找寰熙
关注寰熙
微信扫码
性能特点如下:**布氏硬度试验原理。静态螺杆加力和动态锤击加力两种加力方式,通过*个校准过的剪销*确控制试验力。
试验力*致性好,不受操作者个人的影响。
试验力F=1580kg,压头直径D=7.26mm,F/D2值等于30。符合布氏硬度试验的相似性原理,等*于常用的3000kg力,10mm球。
重复性好,*度*。*度与台式布氏硬度计相同。

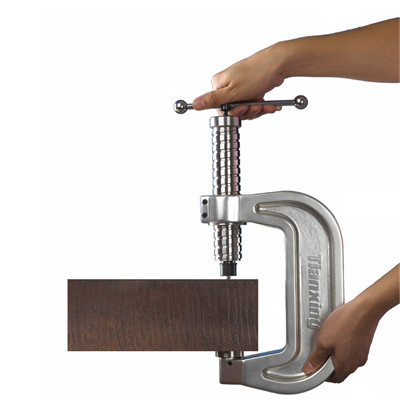

操作简单,应用灵活。中小零件可用静态加力方式,大型零件可用锤击加力方式。
每次试验只消耗*支廉价的剪销。
可代替*度和可靠性不*的里氏硬度计。
应用说明:布氏硬度计**静态加力的C型架测试,*度*,重复性好,零件尺寸合适时,应优*选用。
**动态加力的锤击方式测试时,应定期与C型架式静态硬度计做对比试验,以检验测试结果的准确性。
标准配置:主机
7.26mm钢质球面压头
剪销架
平砧座
V型砧座
套筒
扶持手柄
剪销(250支/盒)
*销器
布氏硬度块(HB 10/3000)
20倍带光源读数显微镜
橡胶保护套
仪器箱
可选附件:7.26mm钢质球面压头
4mm硬质合金球面压头
剪销(250支/盒)
布氏硬度块(HB 10/3000)
半球形点砧座(用于管材或弯板)
小型平砧座(用于小零件)
20倍带光源读数显微镜(用于7.26mm压头)
40倍带光源读数显微镜(用于4mm压头)
充电式手提角磨机
PHB-10型布氏压痕自动测量系统
技术参数:试 验 力 : 1580kg
压 头 : 7.26mm钢质球面压头,测试范围100~350HBW
4mm硬质合金球面压头,测试范围350~650HBW
示 值 误 差: 静态式:≤ 2~3%HB,符合标准GB/T231.2
锤击式:≤ 5%HB
重复性误差 : 静态式:≤ 2~3%HB,符合标准GB/T231.2
锤击式:≤ 5%HB
测 试 范 围: 100~650HBW
开 口 尺 寸: *150mm×深100mm
净 重: 4.2kg
应 用 范 围: 铸件、锻件、钢材、热处理零件
硬度计注意事项:*了各种硬度计使用时特殊注意事项外,还有*些共同的应注意的问题,现列举如下:
1、硬度计本身会产生两种误差:*是其零件的变形、移动造成的误差;二是硬度参数超出规定标准所造成的误差。对第二种误差,在测量前需用标准块对硬度计进行校准。对洛氏硬度计校正结果,差值在±1之内合格。差值在±2之内的稳定数值,可以给出修正值。差值在±2范围之外时则*需对硬度计进行校正维修或换其他硬度测试法测定。
洛氏硬度各标度有*事实上的适用范围,要根据规定正确选用。例如,硬度*于HRB100时,应**HRC标度进行测试;硬度低于HRC20时应用HRB标度进行测试。因为超出其规定的测试范围时,硬度计的*确度及灵敏度较差,硬度值不准确,不宜使用。其他硬度测试法也都规定有相应的校正标准。校准硬度计用的标准块不能两面使用,因标准面与背面硬度不*定*致。*般规定标准块自标定日起*年内有*。
2、在更换压头或砧座时,注意接触部位要擦干净。换好后,要用*定硬度的钢样测试几次,直到连续两次所得硬度值相同为止。目的是使压头或砧座与试验机接触部分压紧,接触良好,以免影响试验结果的准确性。
3、硬度计调整后,开始测量硬度时,**个测试点不用。因怕试样与砧座接触不好,测得的值不准确。特**点测试完,硬度计处于正常*行机制状态后再对试样进行正式测试,记录测得的硬度值。
4、在试件允许的情况下,*般选不同部位*少测试三个硬度值,取平均值,取平均值作为试件的硬度值。
5、对形状复杂的试件要**相应形状的垫块,固定后方可测试。对圆试件*般要放在V形槽中测试。
6、加载前要检查加载手柄是否放在卸载位,加载时动作要轻稳,不要用力太猛。加载完毕加载手柄应放在卸载位置,以免仪器长期处于负荷状态,发生塑性变形,影响测量*确度。
仪器选型:
型号 | 工件(开口) 尺寸( mm ) | 净重 ( kg ) | 包装重量 ( kg ) | 包装尺寸 (mm × mm × mm) | 说明 |
PHB-150 | 150 × 100 | 4.2 | 11.6 | 705 × 375 × 205 | 具有静态和锤击两种功能 |
PHB-1 | 不限 | 0.8 | 3.8 | 510 × 375 × 177 | 只有锤击功能 |
