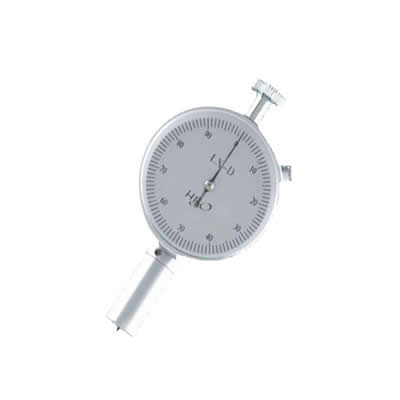

指针式邵氏硬度计 LX-D

参考信息

-----------以下"指针式邵氏硬度计 LX-D"相关信息来自网络,仅供参考不作购买下单依据------------

硬度计具有的性能特点如下:

一、功 能:

LX-D型硬度计适用于一般硬橡胶、硬树脂、压克力、玻璃、热塑性塑胶、印刷板、纤维等高硬度材料的硬度测试。产品符合 HG/T2489 及其它相关标准的要求。

双针邵氏硬度计的优点:检测时无需根据测量角度的变化,实时观察数值,只要测量后,从动指针直接定位在测量的数值刻度上,方便读取,消除因观察角度的变化而产生的误差。

二、特 点:

1、指针式指示,读数方便、准确、精度高;

2、手持式设计,携带方便,可手持测量,也可安装在配套的测试架上测试。

三、规格参数:

刻 度 盘 值:0 ～ 100HD(D型);

压 针 行 程: 2.5 mm;

推荐测量范围: 20 ～ 90HD;

压针头部尺寸: SR 0.1 mm(D型);

重 量: ～ 0.5 kg。

四、结构示意图:

A型硬度计使用方法:(D型、C型与此相同)

把试样放置在坚固的平面上,拿住硬度计,压足中孔的压针距离试块边缘至少12mm,平稳地把压足压在试样上,不能有任何振动,并保持压足平行于试样表面,以使压针垂直地压入试样,所施加的力要刚好足以使压足和试样完全接触,除另有规定,必须在压足和试样完全按触后1秒内读数,如果是其他间隔时间读数则必须说明,在试样相距至少6mm的不同位置测量硬度值5次,取其平均值。

使用须知:

⑴、测定前应检查硬度计的指针在自由状态下应指向零位。如指针量偏离零位时,可以松动右上角压紧螺钉,转动表面,对准零位。然后将硬度计压在玻璃板上,压针端面与压足底面紧密接触于玻璃板上时,指针应指向100+/-1HA,如不指向100+/-1HA时,可轻微按动压针几次,如仍不指100+/-1HA时,则此硬度计不能使用。如在邵氏硬度计测试机架上使用时,可拨动手柄,使工作台上升至定荷砝码抬起,使压针端面与压足平面紧密接触于玻璃工作台时,指针应指向100+/-1HA。如不指100+/-1HA时, 可调整工作台平面的调节螺钉,若调整后指针仍不指100+/-1HA时,*好送生产单位调整为宜。

⑵、橡胶的试样及试验温度要求; ①、橡胶的试样厚度不小于6mm,宽度不小于15mm,长度不小于35mm,试样厚度不足6mm时,可用同样胶片重叠测定,但不超过3层。并要求胶片上下平行。 ②、检定时室温为23℃±5℃,检定前硬度计在此温度下至少存放1小时。

⑶、塑料试样及试验温度要求; ①、塑料试样为正方形,边长50mm、厚度6mm。也允许采用50×15mm的试样。 ②、在可能的情况下,试样在测试前应按照GB/T2941-1991规定在实验室标准温度下进行调节。比对试验或系列试验必须在相同温度下进行。

⑷、橡胶及塑料试样表面均应光滑、平整、不应有机械损伤及杂质等缺陷。

⑸、硬度计使用35000次后,建议每使用10000次左右按GB531规定检查弹簧压力与指针刻度关系及压针端部的形状尺寸。

⑹、硬度计使用完毕后,装入仪器盒或仪器箱内,放置干燥处,防止受潮。

⑺、定荷测定架上的升降小轴和工作台底部,请注意经常揩擦干净,涂少量防锈油,以防生锈。

⑻、使用邵氏硬度计时,当A型硬度计示值低于10HA时是不准确的,测量结果不能使用。A型硬度计测量值超出90HA时推荐使用D型硬度计。

刻 度 盘 值: 0 ～ 100HC 压 针 行 程: 2.5 mm 推荐测量范围: 10 ～ 90HC 压针头部尺寸: SR 2.5 mm 重量:～ 0.5 kg

-----------以上信息仅供参考不作为下单依据------------
如果您需要指针式邵氏硬度计 LX-D的 【产品详细描述】、【产品资质证件】、【技术参数】、【产品宣传彩页】，请至电400-034-1688主动索取！

产品彩页

指针式邵氏硬度计 LX-D彩页仅供寰熙会员浏览，非会员请至电400-034-1688 索取。

温馨提示

1.该产品(指针式邵氏硬度计 LX-D)可能含有禁忌内容或者注意事项，具体详见说明书；
2.购买指针式邵氏硬度计 LX-D或家用医疗器械，消费者应仔细阅读产品说明书或者在医务人员的指导下购买和使用；
3.以上产品内容均来自于生产厂家、代理商网站不作为宣传购买依据如与产品说明书有冲突的，均以产品说明书为准；

4.本站医疗产品仅供有资质医疗机构的选用，不对个人用户销售,不可在线购买；

5.指针式邵氏硬度计 LX-D参考信息中涉的配件品牌生产批次不同生产厂家存在更新或替换的可能性,具体实物为准。
