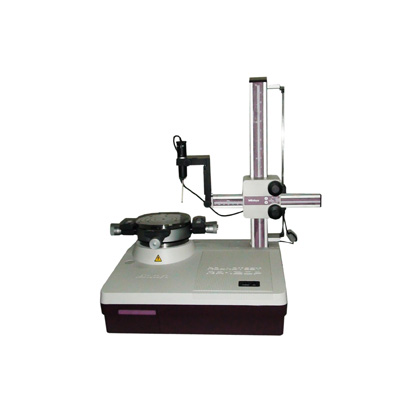

圆柱仪 RA-120P

参考信息

-----------以下"圆柱仪 RA-120P"相关信息来自网络,仅供参考不作购买下单依据------------

性能和特点:

圆度仪属于小型,高性价比测量仪,操作简便,使与车间环境对测量工件的集合形状。可满足实验室圆度测量仪所需的强大资料分析能力,探测器的测量范围宽达±1000um,精密旋转工作台具有很高的旋转精度。

RA-120专用处理器,可通过内置在主机上的控制面板来控制所以的操作。

RA-120P基于PC,可通过ROUNDPAK软件控制所有的操作。

±1000um宽范围检测器

重复计算功能

帮助功能科有效节省工件时间

旋转工作台数字显示调心和调水平,有效简化了复杂繁琐的任务,及时没有经验的操作人员也能够完成。

易操作的控制面板,大型清晰背光液晶显示屏和告诉图表热敏打印机(RA-120)

测量资料也可以保存到软盘和硬盘上(RA-120P)

技术参数:

径向: (0.04+6H/10000)μm

H 为测量高度 (mm)

轴向: (0.04+6X/10000)μm

X 为测量半径 (mm)

旋转速度: 6rpm

工作台有效直径: ?150mm

*大调心幅度: ±3mm

*大调水平幅度: ±1o

*大测量直径: ?280mm

*大工件直径: ?440mm

台面*大承重: 25kg

垂直轴 (Z 轴)

垂直移动: 280mm

*大检测高度: 离旋转工作台面280mm

*大检测深度: 100mm (*小内径: 30mm)

水平臂 (X 轴)

水平移动: 165mm (包括工作台旋转中心

25mm 的突出量)

测针和测头

测量范围: ±1000μm

测力: 70 - 100mN

标准测头: 12AAL021, 硬质合金球, ?1.6mm

测量方向: 双方向

测头角度调整: ±45o (带刻度)

数据分析器:

处理器: 内置 (配备了Roundpak-120P 的PC)*

数据采集点数: *大 3600 点/转

数据分析项:

圆度, 同轴度, 同心度, 平面度, 径向圆周跳动, 轴

向圆周跳动, 与轴的垂直度, 与平面的垂直度, 厚

度偏差, 平行度

用于圆度评估的参考圆:

LSC, MZC, MIC, MCC

记录器:

内置行式热敏打印机 (外部打印机: 选件)*

记录的放大倍率:

X5 - X200,000, 自动 (X1 - X500,000)*

粗糙度成分的降低:

低通滤波器, 带通滤波器

滤波类型:

2CR-75%, 2CR-50%, 2CR-75% (相位校正), 2CR-50%

(相位校正), 高斯滤波器、滤波器关断

截止值:

15upr, 50upr, 150upr, 500upr, 15-150upr, 15-500upr,

50-500upr, 手动设定*

测量段数

*大 5 段 (100 段)*

*RA-120PRoundtest RA-120 / 120P:袖珍型,价格适中,

易于使用,适于车间环境中对工件的几何

测量。其数据分析完全可以满足实验室圆

度测量仪的要求,检出器的测量范围宽达

±1000μm,精密旋转工作台具有很高的旋

转精度。
