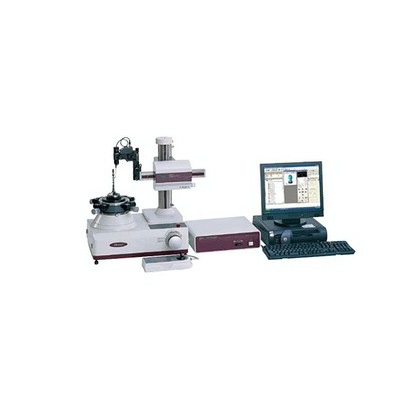

真圆度仪 RA-1500

参考信息

-----------以下"真圆度仪 RA-1500"相关信息来自网络,仅供参考不作购买下单依据------------

技术参数:

◇采用先进的技术并装有可简单快速地进行调心、调水平的DAT装置

◇自动测量功能和部份圆测量功能

◇RA-1500配用了电动立柱,可确保精度(直线度)高达0.3μm/150mm

◇能进行圆柱形状分析,量测资料可保存在电脑软盘和硬盘中

◇可用螺旋扫描方式或断面测量方式对圆柱进行快速测量

◇转台由高精度空气轴承悬挂,不会因磨损而影响性能

技术参数:

旋转工作台

重复精度(径向) (0.02+6H/10000)um

重复精度(轴向) (0.02+6R/10000)um

H为测量高度(mm),R为测量半径(mm)

转速 4,6,10rpm

工作台有效直径 150mm

*大调心幅度 3mm(带有D.A.T.功能)

*大调水平幅度 1°(带有D.A.T.功能)

*大测量直径 100mm

*大工件直径 400mm*

*大工件重量 10Kg

垂直轴(Z轴)

垂直移动 150mm

直线度(窄范围) 0.15um/50mm

直线度(全范围) 0.3um/150mm

与转台轴平行度 0.3um/150mm

定位速度 利用操纵杆,*大15mm/s(也可手动进给)

测量速度 0.5,1,2,5mm/s

*大检测高度 150mm(外径),150mm(内径)

*大检测深度 90mm

水平臂(X轴)

水平移动 75mm(包括工作台旋转中心25mm的突出量)

定位速度 利用操纵杆,*大8mm/s(也可手动进给)

测针和测头

测量范围 400um

测力 7-10mN

标准测头 12AAB681、硬质合金球、 1.6mm

测量方向 双方向

测头角度调整 45°(带刻度)

数据分析系统

分析软件 Roundpak

用于圆度评估的

参考圆 LSC,MZC,MIC,MCC

滤波类型 2CR-75%,2CR-50%,2CR-75%(相位校正),2CR-50%(相位校正、高斯滤波

器、滤波器关断)

截止值 15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,150-1500upr,手动设定

供气

气压 390kpa(4kgf/ )

耗气量 30L/min

电源 100V AC-240V AC,50/60Hz

*如选用测针夹钳(1211B597),则测量范围可扩展至 70mm至 220mm.

如需进行离工作台旋转中心小于或等于20mm、离工作台面小于或等于20mm的径向测

量,则需使用附件台选件(356038)

-----------以上信息仅供参考不作为下单依据------------
