用醋酸铅纸带测量工艺气的硫化氢,其原理是:只有硫化氢才会与醋酸铅反应,使纸带着上褐色。硫化氢的含量直接与醋酸铅纸带上颜色的变化成正比。这种原理是许多ASTM方法的基础。迄今为止,这是测量工艺气中硫化氢*可靠,*简单的方法。

H2S + Pb

PbS + H2O

在一定时间内,仪器传送一段纸带。根据样品的含量,纸带颜色变深的速率与工艺气中硫化氢的含量成正比。

每间隔3-4 分钟分析仪将新的纸带传入样品气室

分析仪设计宗旨为:

1.低维护量

2.纸带寿命长

3.响应速度快

4.低功耗

5.总硫测量为可选项

醋酸铅纸带系列分析仪,是满足日益增长的低含量工艺气及实验室气体的第三代产品纸带传送系统

801型及902型分析仪采用相同的纸带盘,可以装入350英尺的醋酸铅纸带。微处理器控制步进马达传动纸带。在防爆型分析仪器中,马达装在防爆箱内,用一根轴与防爆连接器相连。轴与万能连轴器装在一起,以解决对准问题。在普通用途的分析仪内,马达就装在纸带盘中。

样品气室

样品气室有一个可移动的小孔,小孔可以改变,以适应不同气体的浓度。

通常气体浓度越高,孔越小。此孔限制了硫化氢与纸带的反应量。

光检测器为硅光二极管,将颜色深浅转换为电子信号,并在传感器板上放大为0-250mV的信号。这个信号在微处理器上定标,系统采用一 单光发射二极管(红)作为光源照射在纸带上。

校准

每次纸带传送时,系统都自动回零,因此每3到4个月才做一次校准。仪器可以手动校准,或者采用选件“自动校准”电磁阀。可以提供以下四种校准步骤:

1.分析仪回零:电位器调整传感器平衡。(902系列可自动调整)

注:因为测量是根据变化率进行,所以分析仪读数每3-4分钟回零一次。

2.手动满度校准:采用已知的气体作为仪器的参照,然后手动调整增益因子。

3.采用自动增益调整做手动校准:采用已知气体作为仪器之参照,然后分析仪内部计算增益因子。

4.自动校准:将已知样品气一直连接在仪器校准入口,仪器在用户设定的时间内进行测量。仪器自动校准到已知的样品数值上。在氮气背景下,H2S或COS提供了*稳定和*方便的校准源。通常建议校准定在分析仪60%-80%的满量程处,或者接近临界数值如报警点。可以采用实验室中重复使用的瓶装气。(可以从大多数实验室气体供应商处得到这些瓶装气。

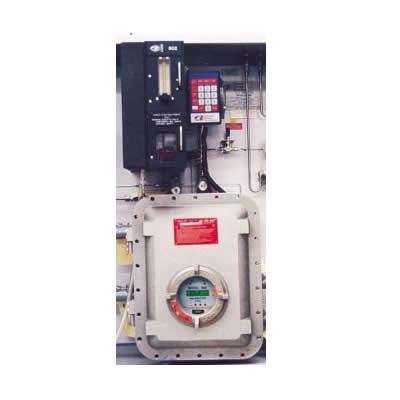

生产的GAS1X902型分析仪用于测量气体中的硫化氢。它的检测系统采用醋酸铅纸带法,使用选件总硫炉子。仪器可以交替读得硫化氢及总硫。GAS1X902型分析仪可以测量多达8组气流。

GAS1X902型分析仪的设计、操作简便,优势明显。二路标准的4—20mA输出。仪器可提供选件通讯协议组件。仪器可提供选件Modbus通信协议卡可以自动校准及遥控初始化

仪器配上总硫选件后,一台仪器就可测量总硫及硫化氢。

采用瓶装硫化氢气体校准仪器,背景气为氮气。

GAS1X902型是市场上*先进的纸带式分析仪

.窗口式的GUI软件,用于组态和观察。

.Modem为连接选件

用于Modbus的通信协议RS232及RS432通讯组件。

.二种测量模式(硫化氢及总硫),八路气体。

.采用选件串行卡,可达16路模拟输出

.自动校准特点

.双量程自动切换。

.自动参比气特点

.扩展存储量,用以对工艺不正常,*大值每小时和每日平均值的记录

GAS1-902分析仪采用带有帮助文件GUI窗口式软件Modbus通过通讯接口,可实现数据处理和报告生成功能.

通过笔记本电脑可以方便储存,提供下载功能,及实时监控.

系统可以经R232Moem接入..

总硫选项

采用附加的氢化反应炉,GAS1X902型分析仪,可以测量总硫的浓度样气与氢气的混合,并加热至900℃左右。在此类温度,氢气将硫化物转化为硫化氢同样碳氢化合物比甲烷重,所以裂解为甲烷。

硫反应的例子:

COS+4H2(900℃)H2S+C1H4+H2O

硫化碳

(C2H5)2S+4H2(900℃)H2S+4C1H4

硫化乙基

(CH3)2S + 2H(900℃)H2S+2C1H4

硫化甲基:裂解例子

C4H10+2H2(900℃)4C1H4

在样气流量为100cc/min时, 的醋酸铅纸带分析仪对硫化氢*大分析浓度为50ppm。提供三种样品稀释方式,使分析仪测量达到100%硫化氢。这些稀释系统可安装在分析仪或附近的采样点上,以免将高浓度硫化氢或硫化物带入仪器.

渗透薄膜稀释

渗透薄膜设备(PDD)由两个在缸体内通过薄膜分开的两个室构成。薄膜可阻止小颗粒及雾滴通过。它只允许气体或挥发性组分通过渗透薄膜,进入有干净干燥的载气或液体的另一侧。 化合物如硫化氢可以一定速率渗透过薄膜,在特定区域内与浓度成正比。薄膜的尺寸可根据输入和输出的浓度来设计,浓度比可从10:1至10000:1。现已证明这些系统非常可靠及稳定,并且与温度几乎无关

注射阀的稀释

GAS1XGASI的注射阀稀释可采用一个色谱阀以设定间隔注入干净干燥的载气。该单元是一个纯粹的体积设备,稀释比能通过注入时间和注入容积组合的变化在很宽的范围内进行调整。为了提供平滑的读数,注入时间应为30-60秒,注入容积可以从0.5毫升到0.5升。 稀释系数可通过注入容积乘以每分钟次数,除以稀释流量(典型值为:150升/分钟)来计算。

此种稀释方式可用于硫化氢总硫分析仪前。渗透薄膜装置必须在总硫炉子安装以后安装,以便正常独立工作。

流量计稀释

流量计稀释是采用分别通过样气流量计及载气流量计,混合后再进入分析仪。稀释比与每个流量计流量之比成正比。应小于10:1。

用户系统

经严格控制的工厂环境保证了醋酸铅纸带的高质量。

我们自动生产的过程及稳定的质量检验,保证了产品的一致性。所有的纸带在处理之后都要清洁,以*大限度减少由于灰尘造成的问题。我们根据用户要求定做纸带长度,*长可为350英尺。采用我们的纸带,分析仪可工作的更加清洁更加稳定。

.没干扰

.无色反应物

.灵敏度可达ppb

.线性响应

标准长度为 部件号#

100 ft (standard core) CO0081

100 ft (801P small core) CO1704

250 ft CO1460

300 ft CO0329

350 ft CO1693
