超声相控阵成像探伤仪 Phascan300

参考信息

-----------以下"超声相控阵成像探伤仪 Phascan300"相关信息来自网络,仅供参考不作购买下单依据------------

Phascan系列

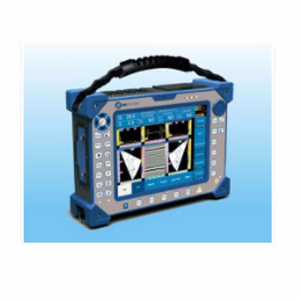

Phascan300珀泰公司自主研发的高水平便携式超声相控阵检测仪，它因汇聚了独立的128个硬件发射通道、支持1024个聚焦法则、功能强大的数据分析处理软件和“超声模拟计算器”等先进技术而在同类产品中具有更强的实用性，是开展超声相控阵检测技术研究与应用的首选。

超声相控阵检测仪现已通过CE标志认证、欧盟RoHS环保认证、通过了以MIL-STD-810F（美军标）、GJB367A-2001（国军标）、IEC60529-2008.IP65（设备密封标准）为标准的环境检测试验，并被广东省科技厅及国内无损检测专家组认定为达到国际先进水平！

配备了10.4英寸高亮高分辨率彩色液晶触摸屏，在可图像化同时显示多种扫查方式的检测结果之外，既能保证检测结果的可靠性，又方便管理部门监控、存档与作进一步的缺陷分析。

精细的TCG功能，可对工件不同深度实施自动的聚焦扫查，使同大小而不同距离的缺陷显示出同样的当量尺寸，现场检测更加直观高效。

珀泰公司具有国内一流的超声探头研发、生产能力，能快速提供开展超声相控阵检测所需配套的各种相控阵探头、楔块、转接器、扫查架，包括用户个性化特殊要求的探头等。

还集成了2个高性能的常规超声探伤通道，它们除能独立工作之外，更可以在相控阵检测过程中同时进行单通道超声探伤或单/双通道TOFD检测，并将检测结果同时显示出来，方便向使用者提供多方位的缺陷信息。

高性能、多功能的Phascan300仪器，采用国际通用的菜单结构模式并辅以帮助说明，操作简单方便，超声相控阵检测技术开发研究、培训、现场探伤应用均相宜；非常适用于航空航天、重型机械、核电、船舶、高铁、压力容器与管线等工业领域；尤其是需要对结构复杂、要求又高的重要工件进行检测时，本仪器完全能替代常规超声探伤仪取得满意可靠的检测结果。

作为新一代相控阵检测设备，Phascan300具有高指标、多功能的特点：

1.采用32通道接收，独立128通道发射的先进结构模式，*大可支持128晶片的相控阵探头。带有PR功能的仪器可支持双线阵探头以一发一收模式工作，完美解决奥氏体不锈钢焊缝检测难题。

2.双独立高性能常规超声探伤通道，能在相控阵检测的同时实施单通道探伤或双通道TOFD检测，缺陷信息更丰富

3.内置聚焦法则计算器，可实现：

（1）线性、扇形两种扫查方式

（2）真实深度、半声程、投影及任意面四种聚焦方式

（3）A/S/B/C等多种显示方式

4.可实现声速、延迟、灵敏度、TCG等的快速校准，检测结果更加精准可靠

5.可设置多组检测模式，相当于多台仪器同时工作

6.负方波发射，脉宽*小步进单位2.5ns；脉冲重复频率（PRF）可达20kHz

7. 10.4'' TFT高亮彩色液晶触摸屏，分辨率800*600 pixel

8.配用珀泰相控阵探头时，独具探头自动识别功能

便利的设置向导：可进行材料的选择，以及声速和工件形状的设置。快速的探头和楔块选择或自定义。组向导可实现同一探头设置不同的扫查区域和方式。多种焊缝坡口类型可供选择。

强大的数据分析：配备参考和测量光标，用于缺陷定量和生成报告。可对A扫描、B扫描、S扫描和C扫描进行交互式分析，缺陷分析更为精确。所有的测量结果都可以在线得到，也可以保存完整的A扫描之后重新调出离线分析。

精确的校准：保证了每个聚焦法则都等同于单通道探伤仪，确保检测精度。简单易用的帮助式菜单可指导用户轻松完成声速、楔块延迟、灵敏度等校准。

完美的聚焦成像：精确的图像分辨率，角度精度可达0.1°。聚焦方式可根据需要进行设置，缺陷显示更为清晰。多种聚焦法则可选，满足更多检测需求。
